20mm贯通轴式T型电机-8HY4101-L-T
所属系列：8HY4101-L-T
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 额定电流 | 0.6 A |
| 电机反馈类型 | 无 |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 20 mm |
| 英制代码 | NEMA 8 |
| 额定推力 | 29.8 N |
| 额定线速度 | 6.1 mm/s |
| 峰值推力 | 36.6 N |
| 丝杆导程 | 0.61 mm |
| 直线分辨率 | 0.00305 mm |
| 丝杆代码 | T35-0.61 |
| 丝杆类型 | T型丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 68.5 mm |
| 结构类型 | 贯穿式 |
| 电机高度 | 41 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | HY12500-6Y |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

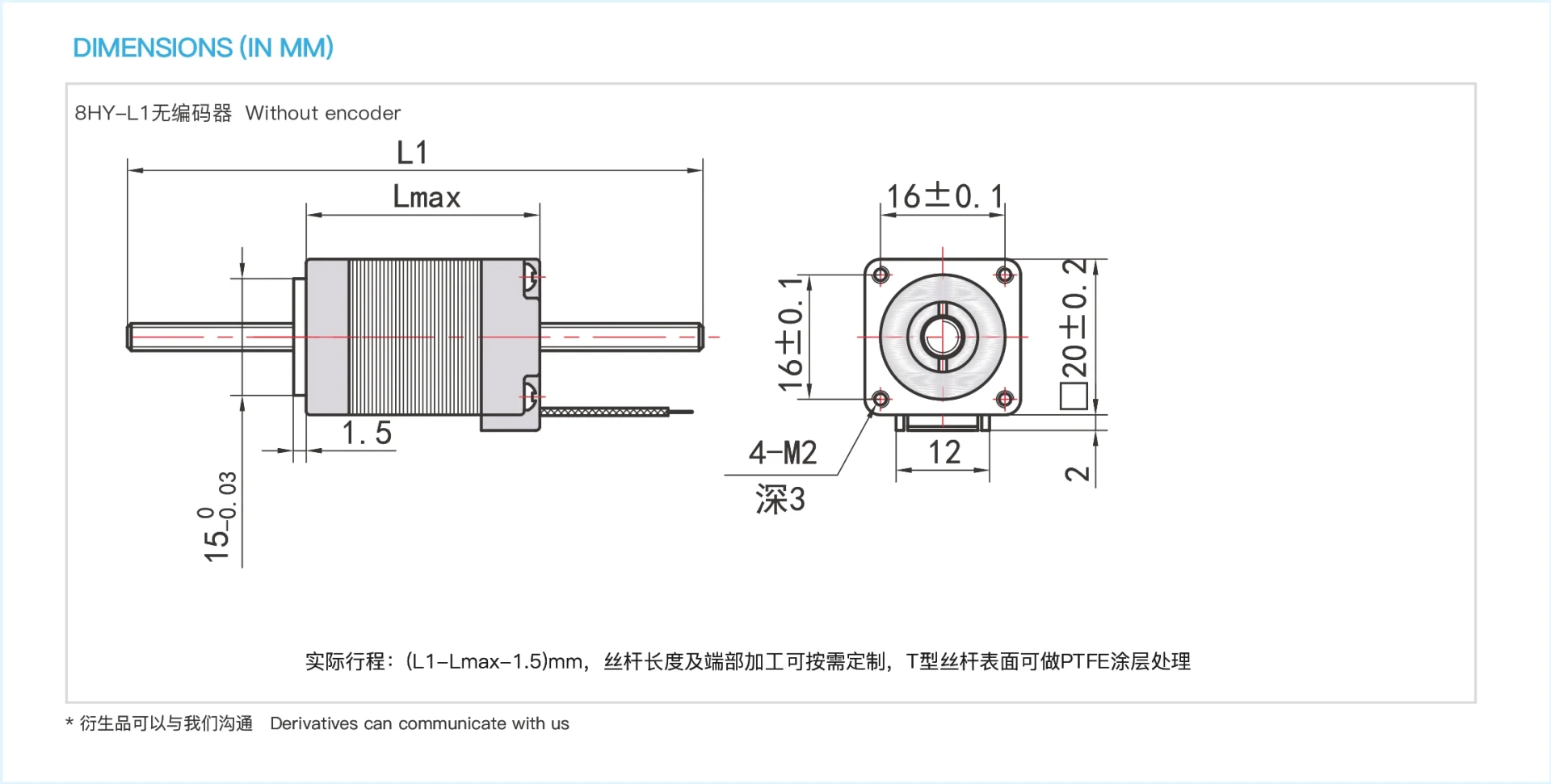

尺寸图
文档下载
暂无相关文档下载
规格选项
已选配置：8HY4101-L100-T35-0.61
库存：常规订货（预计货期 2-4 周）
