贯通式

贯穿式丝杆直线步进电机 原则上没有行程的限制，需要在受限空间内获得高推力和拉力的直线运动应用的理想选择，支持编码器集成，是精密线性定位的理想伺服定位系统。规格丰富，支持定制，用途广泛。

贯通式
请从左侧选择产品系列
或使用筛选器筛选产品
  • 上海研蓝自动化科技有限公司
  • 上海市闵行区东晨南路一号509-510(上海)
  • +86 188 8380 4080
  • 该 Email 地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
业务咨询
业务咨询
技术支持
技术支持
售后支持
售后支持

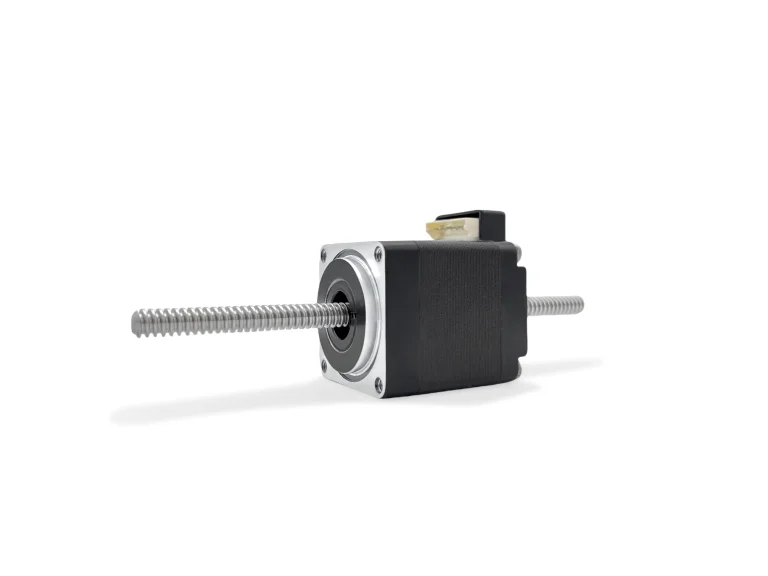

20mm贯通轴式T型电机-8HY3001-L-T
系列详情

20mm贯通轴式T型电机-8HY3001-L-T

8HY30-L100-T35 系列 NEMA8 贯通轴式 T 型直线电机包含 0.61、1、1.22、2.44、4 等多种丝杆导程规格，产品结构紧凑，传动效率和定位精度高，统一采用丝杆直径 3.5mm、最大行程 68.5mm 的设计，可提供多种丝杆导程和行程选择，具备快速响应、高推力及稳定运行的特性，研蓝该系列所有电机均支持配套对应规格的电机驱动器。

电机法兰（MM）20 mm
直线分辨率（mm）0.00305~0.02 mm
丝杆导程 (mm)0.61 / 1 / 1.22 / 2.44 / 4 mm
额定推力3~14.1 N
额定线速度(mm/s)6.1~40 mm/s
结构类型贯穿式
电机反馈类型无
丝杆代码T35-0.61 / T35-1 / T35-1.22 / T35-2.44 / T35-4
可选型号8HY3001-L-T 共有 5 个产品可选
20mm贯通轴式T型电机-8HY4101-L-T
系列详情

20mm贯通轴式T型电机-8HY4101-L-T

电机法兰（MM）20 mm
直线分辨率（mm）0.00305~0.02 mm
丝杆导程 (mm)0.61 / 1 / 1.22 / 2.44 / 4 mm
额定推力7.1~29.8 N
额定线速度(mm/s)6.1~40 mm/s
结构类型贯穿式
电机反馈类型无
丝杆代码T35-0.61 / T35-1 / T35-1.22 / T35-2.44 / T35-4
可选型号8HY4101-L-T 共有 5 个产品可选
28mm贯通轴式T型电机-11HY3401-L-T
系列详情

28mm贯通轴式T型电机-11HY3401-L-T

本系列为28 法兰 NEMA11 贯通轴式 T 型直线步进电机（11HY34 系列），最大行程 64mm，提供 0.63mm、1.27mm、2mm、4mm、5.08mm、8mm 等多种丝杆导程可选；具备响应快、推力足、运行稳定的特点，适配自动化设备、光学调焦、微型机械臂等精密驱动场景，全系可配套对应规格驱动器使用。

电机法兰（MM）28 mm
直线分辨率（mm）0.00315~0.04 mm
丝杆导程 (mm)0.63 / 1.27 / 2 / 4 / 5.08 / 8 mm
额定推力4.9~50 N
额定线速度(mm/s)6.3~80 mm/s
结构类型贯穿式
电机反馈类型无
丝杆代码T5-2 / T5-4 / T5-5.08 / T5-8 / T476-0.63 / T476-1.27
可选型号11HY3401-L-T 共有 6 个产品可选
28mm贯通轴式T型电机-11HY4501-L-T
系列详情

28mm贯通轴式T型电机-11HY4501-L-T

本系列为28 法兰 NEMA11 贯通轴式 T 型直线步进电机（11HY45 系列），最大行程 53mm，提供 0.63mm、1.27mm、2mm、4mm、5.08mm、8mm 多种丝杆导程可选，响应快、推力大、运行稳定，适用于自动化设备、光学调焦、微型机械臂等精密驱动场景，全系可配套专用驱动器使用。

电机法兰（MM）28 mm
直线分辨率（mm）0.00315~0.04 mm
丝杆导程 (mm)0.63 / 1.27 / 2 / 4 / 5.08 / 8 mm
额定推力6.6~76 N
额定线速度(mm/s)6.3~80 mm/s
结构类型贯穿式
电机反馈类型无
丝杆代码T5-2 / T5-4 / T5-5.08 / T5-8 / T476-0.63 / T476-1.27
可选型号11HY4501-L-T 共有 6 个产品可选
35mm贯通轴式T型电机-14HS3404-L-T
系列详情

35mm贯通轴式T型电机-14HS3404-L-T

本系列为35 法兰 NEMA14 贯通轴式 T 型闭环直线电机（14HS34 系列），最大行程 52–64mm 可选，提供 1.58/2/3.17/6.35/9.75mm 多种丝杆导程； 带 E1000 差分 ABZ 编码器型号可实现更高精度定位，整体响应快、推力足、运行稳定，适用于自动化设备、光学调焦、微型机械臂等精密驱动场景，全系可配套专用驱动器使用。

电机法兰（MM）35 mm
直线分辨率（mm）0.0079~0.04875 mm
丝杆导程 (mm)1.58 / 2 / 3.17 / 6.35 / 9.75 mm
额定推力13.1~97.44 N
额定线速度(mm/s)15.8~97.5 mm/s
结构类型贯穿式
电机反馈类型差分ABZ(光编) / 无
丝杆代码T556-9.75 / T635-1.58 / T635-2 / T635-3.17 / T635-6.35
可选型号14HS3404-L-T 共有 10 个产品可选
42mm贯通轴式T型电机-17HS3401-L-T
系列详情

42mm贯通轴式T型电机-17HS3401-L-T

本系列为42 法兰 NEMA17 贯通轴式 T 型直线步进 / 闭环电机（17HS34 系列），最大行程 50.5–64mm 可选，提供 1.58/2/3.17/6.35/9.75mm 多种丝杆导程； 闭环款搭载 E1000 差分 ABZ 编码器，定位更精准，整体响应快、推力足、运行稳定，适用于自动化设备、光学调焦、微型机械臂等精密驱动场景，全系可配套专用驱动器使用。

电机法兰（MM）42 mm
直线分辨率（mm）0.0079~0.04875 mm
丝杆导程 (mm)1.58 / 2 / 3.17 / 6.35 / 9.75 mm
额定推力16.5~144 N
额定线速度(mm/s)15.8~97.5 mm/s
结构类型贯穿式
电机反馈类型差分ABZ(光编) / 无
丝杆代码T556-9.75 / T635-1.58 / T635-2 / T635-3.17 / T635-6.35
可选型号17HS3401-L-T 共有 10 个产品可选
42mm贯通轴式T型电机-17HS4801-L-T
系列详情

42mm贯通轴式T型电机-17HS4801-L-T

本系列为42 法兰 NEMA17 贯通轴式 T 型直线步进 / 闭环电机（17HS48 系列），最大行程 36.5–50mm 可选，涵盖 1.58/2/3.17/6.35/9.75mm 多种丝杆导程； 闭环机型配备 E1000 差分 ABZ 编码器，定位精度更高，整体响应迅速、推力强劲、运行稳定，适用于自动化设备、光学调焦、微型机械臂等精密驱动场景，全系可匹配专用驱动器使用。

电机法兰（MM）42 mm
直线分辨率（mm）0.0079~0.04875 mm
丝杆导程 (mm)1.58 / 2 / 3.17 / 6.35 / 9.75 mm
额定推力45.4~397.08 N
额定线速度(mm/s)15.8~97.5 mm/s
结构类型贯穿式
电机反馈类型差分ABZ(光编) / 无
丝杆代码T556-9.75 / T635-1.58 / T635-2 / T635-3.17 / T635-6.35
可选型号17HS4801-L-T 共有 10 个产品可选
57mm贯通轴式T型电机-23HS4504-L-T
系列详情

57mm贯通轴式T型电机-23HS4504-L-T

本系列为57 法兰 NEMA23 贯通轴式 T 型直线步进 / 闭环电机（23HS45 系列），最大行程 133.4–153.4mm，提供 1.58/2/4/10/20/25.4mm 多种丝杆导程； 闭环款搭载 E1000 差分 ABZ 编码器，定位精度更高，推力强劲、响应快、运行稳定，适用于自动化设备、精密传动、工装夹具等大行程直线驱动场景，全系可配套专用驱动器使用。

电机法兰（MM）57 mm
直线分辨率（mm）0.0079~0.127 mm
丝杆导程 (mm)1.58 / 2 / 4 / 10 / 20 / 25.4 mm
额定推力25.4~266.88 N
额定线速度(mm/s)15.8~254 mm/s
结构类型贯穿式
电机反馈类型差分ABZ(光编) / 无
丝杆代码T10-2 / T10-4 / T10-10 / T10-20 / T953-1.58 / T953-25.4
可选型号23HS4504-L-T 共有 12 个产品可选
57mm贯通轴式T型电机-23HS5604-L-T
系列详情

57mm贯通轴式T型电机-23HS5604-L-T

57 法兰 NEMA23 贯通轴式 T 型直线步进 / 闭环电机（23HS56 系列），最大行程 122.4–142.4mm 可选，涵盖 1.58/2/4/10/20/25.4mm 多种丝杆导程；闭环款预装 E1000 差分 ABZ 编码器，定位精度更出色，整体推力强劲、响应迅速、运行稳定，适用于自动化设备、光学调焦、微型机械臂等精密驱动场景，全系可配套对应规格驱动器使用。

电机法兰（MM）57 mm
直线分辨率（mm）0.0079~0.127 mm
丝杆导程 (mm)1.58 / 2 / 4 / 10 / 20 / 25.4 mm
额定推力39.4~579.36 N
额定线速度(mm/s)15.8~254 mm/s
结构类型贯穿式
电机反馈类型差分ABZ(光编) / 无
丝杆代码T10-2 / T10-4 / T10-10 / T10-20 / T953-1.58 / T953-25.4
可选型号23HS5604-L-T 共有 12 个产品可选
57mm贯通轴式T型电机-23HS7604-L-T
系列详情

57mm贯通轴式T型电机-23HS7604-L-T

57 法兰贯通轴式 T 型直线步进电机（含闭环款）拥有多种型号及丝杆导程、行程选择，具备相应的运行特性与适用场景，且所有电机均支持配套规格的电机驱动器。

电机法兰（MM）57 mm
直线分辨率（mm）0.0079~0.127 mm
丝杆导程 (mm)1.58 / 2 / 4 / 10 / 20 / 25.4 mm
额定推力80.7~943.44 N
额定线速度(mm/s)15.8~254 mm/s
结构类型贯穿式
电机反馈类型差分ABZ(光编) / 无
丝杆代码T10-2 / T10-4 / T10-10 / T10-20 / T953-1.58 / T953-25.4
可选型号23HS7604-L-T 共有 12 个产品可选
