57mm贯通轴式T型电机-23HS4504-L-T
所属系列：23HS4504-L-T
本系列为57 法兰 NEMA23 贯通轴式 T 型直线步进 / 闭环电机（23HS45 系列），最大行程 133.4–153.4mm，提供 1.58/2/4/10/20/25.4mm 多种丝杆导程； 闭环款搭载 E1000 差分 ABZ 编码器，定位精度更高，推力强劲、响应快、运行稳定，适用于自动化设备、精密传动、工装夹具等大行程直线驱动场景，全系可配套专用驱动器使用。
系列概要特性
• 本系列贯通轴式直线电机采用一体化结构，规格齐全、行程长度可选，具备长寿命、高精度特点；支持选配内置编码器实现更高定位精度，可配套各类电机控制器与驱动器使用，广泛适用于自动化设备、精密传动、光学调焦等直线驱动场景。技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 额定电流 | 2 A |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1000 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 57 mm |
| 英制代码 | NEMA 23 |
| 额定推力 | 111.24 N |
| 额定线速度 | 100 mm/s |
| 峰值推力 | 246.8 N |
| 丝杆导程 | 10 mm |
| 直线分辨率 | 0.05 mm |
| 丝杆代码 | T10-10 |
| 丝杆类型 | T型丝杆 |
| 丝杆长度 | 200 mm |
| 最大行程 | 133.4 mm |
| 结构类型 | 贯穿式 |
| 电机高度 | 45 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

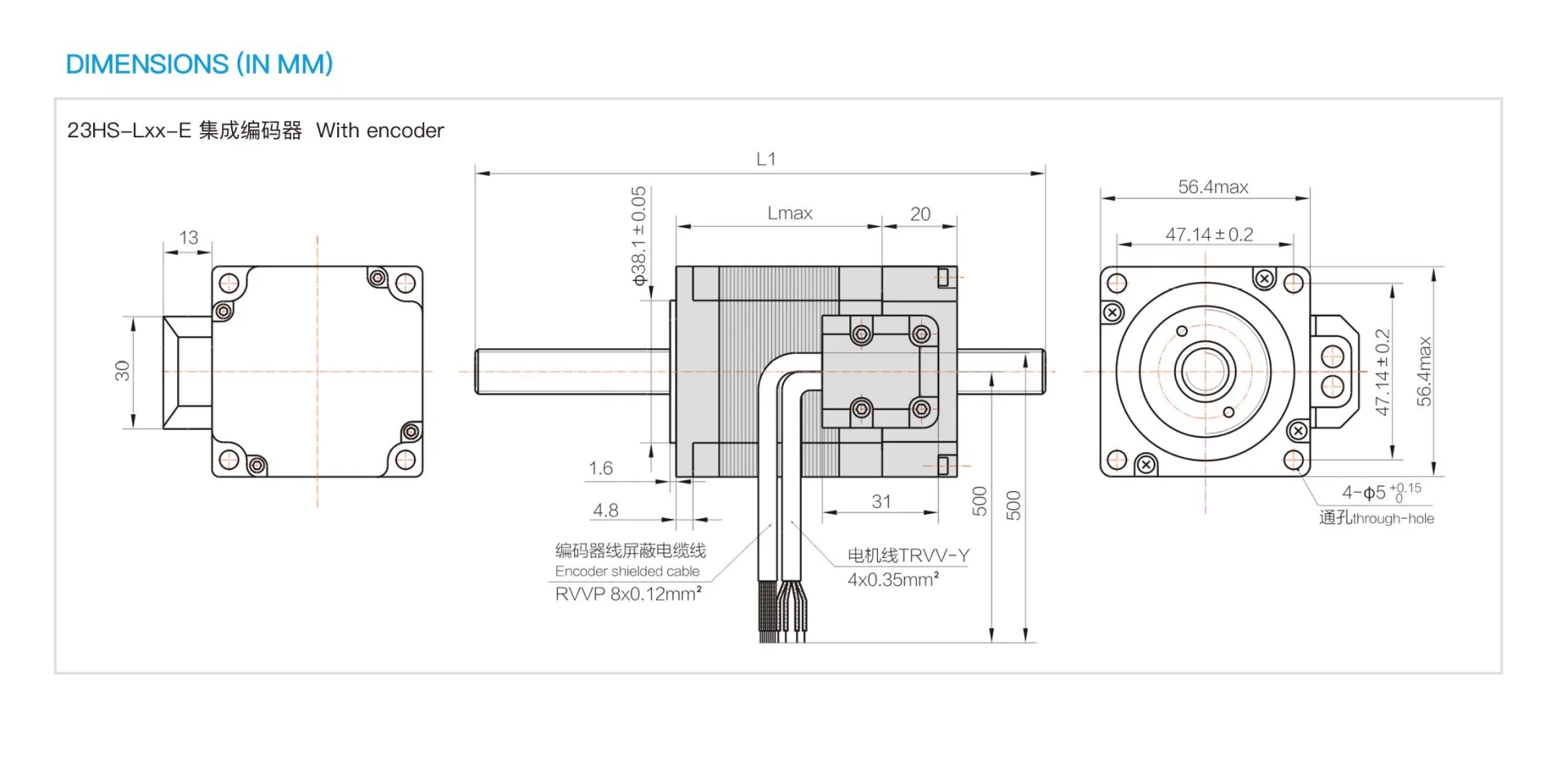

尺寸图
力速特性曲线
3D 预览
规格选项
已选配置：23HS4504-L200-T10-10-E1000
库存：常规订货（预计货期 2-4 周）
