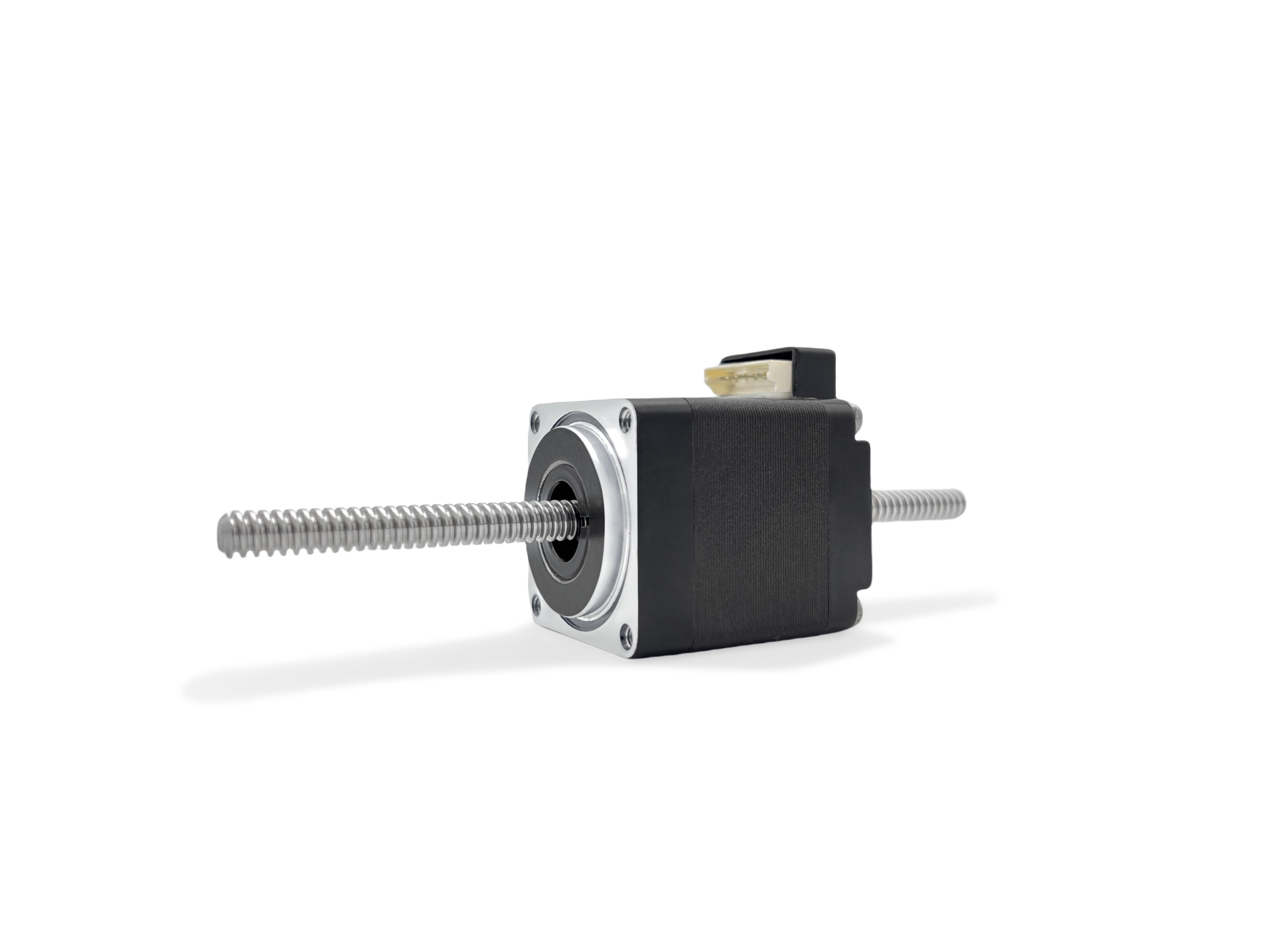

28mm贯通轴式T型电机-11HY3401-L-T
所属系列：11HY3401-L-T
本系列为28 法兰 NEMA11 贯通轴式 T 型直线步进电机（11HY34 系列），最大行程 64mm，提供 0.63mm、1.27mm、2mm、4mm、5.08mm、8mm 等多种丝杆导程可选；具备响应快、推力足、运行稳定的特点，适配自动化设备、光学调焦、微型机械臂等精密驱动场景，全系可配套对应规格驱动器使用。
系列概要特性
• 本系列为NEMA11 / 28 法兰贯通轴式丝杆步进电机，采用一体化结构设计，规格齐全、导程与行程可选，具备长寿命、高精度特点，可搭配通用控制器与驱动器使用，适用于精密直线驱动场景。技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 额定电流 | 0.75 A |
| 电机反馈类型 | 无 |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 28 mm |
| 英制代码 | NEMA 11 |
| 额定推力 | 24.1 N |
| 额定线速度 | 20 mm/s |
| 峰值推力 | 47.4 N |
| 丝杆导程 | 2 mm |
| 直线分辨率 | 0.01 mm |
| 丝杆代码 | T5-2 |
| 丝杆类型 | T型丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 64 mm |
| 结构类型 | 贯穿式 |
| 电机高度 | 34 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | Molex51065-0600 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

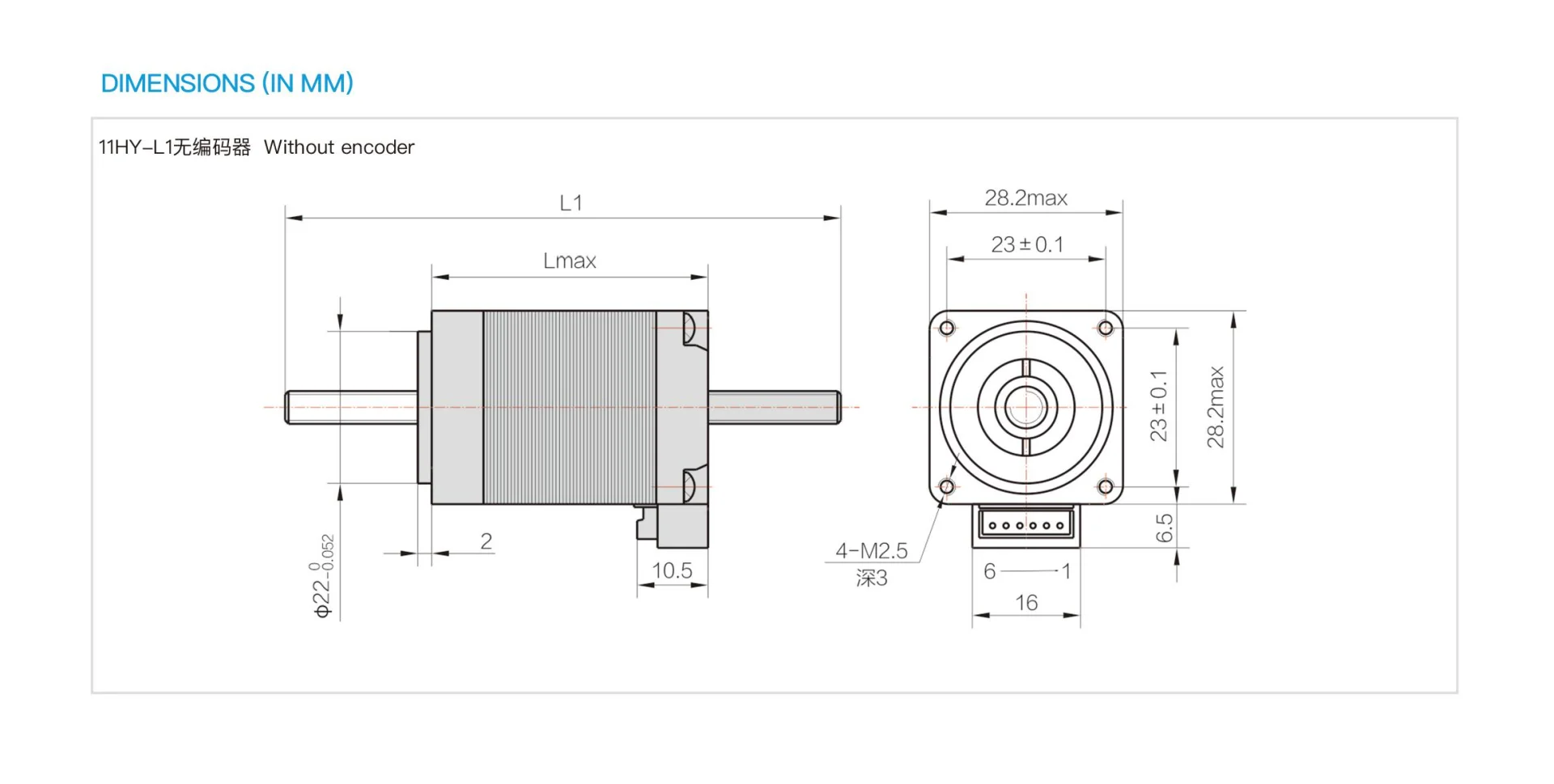

尺寸图
力速特性曲线
3D 预览
文档下载
规格选项
已选配置：11HY3401-L100-T5-2
库存：常规订货（预计货期 2-4 周）
