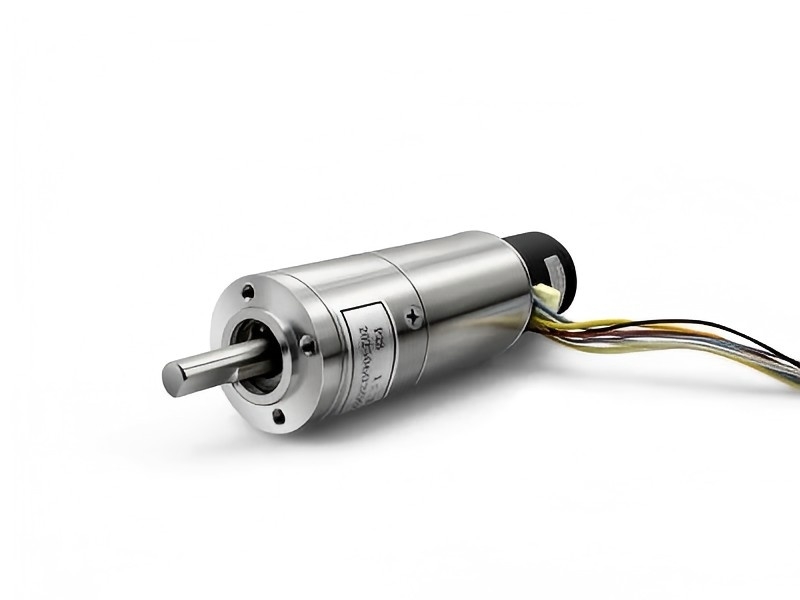

22系列闭环空心杯无刷电机-R2EC22
所属系列：EC22
系列概要特性
• 空心杯电机• 集成1024线编码器
• 集成42.3比减速机
• 尺寸小巧
• 可配套EtherCAT,CANopen,RS485,Modbus-tcp等通讯版本驱动控制器
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电压 | 24 V |
| 输出功率 | 11.4 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1024 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 0.85 A |
| 峰值电流 | 1.7 A |
| 极数 | 2 |
| 反电势系数 | 1.45 |
| 空载电流 | 0.08 A |
| 绝缘等级 | F级 |
机械与动力特性
| 电机法兰 | 22 mm |
| 英制代码 | NEMA 8 |
| 额定扭矩 | 0.01 N.m |
| 额定转速 | 10700 rpm |
| 转动惯量 | 1.25 g・cm² |
| 空载转速 | 16000 rpm |
| 电机高度 | 62 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | XHP-4 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | GHR08V-S |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 14.5 mm |
| 轴直径（电机输出轴） | 4 mm |
| 凸台高度 | 0.8 mm |
| 凸台直径 | 7 mm |
| 安装孔位 | 14 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 2.5 mm |

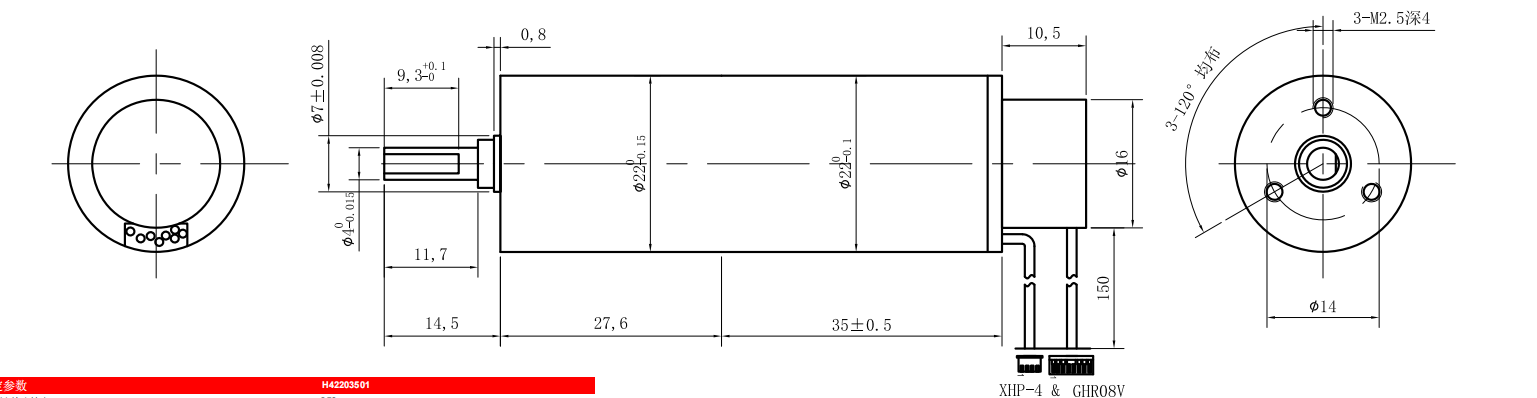

尺寸图
3D 预览
规格选项
已选配置：R2EC2235-24150G42.3E1024
库存：常规订货（预计货期 2-4 周）
