80系列直流低压伺服电机多种转速多种功率含常规/抱闸款-EC80TM
所属系列：EC80TM
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电压 | 24 V |
| 输出功率 | 500 W |
| 电机反馈类型 | 差分ABZ(磁编) |
| 电机编码器分辨率 | 2500 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 25 A |
| 峰值电流 | 50 A |
| 极数 | 10 |
| 反电势系数 | 3.8 |
| 绝缘等级 | F级 |
机械与动力特性
| 电机法兰 | 80 mm |
| 英制代码 | NEMA 42 |
| 额定扭矩 | 1.6 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 1700 g・cm² |
| 电机高度 | 106 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | DB15M |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 35 mm |
| 轴直径（电机输出轴） | 19 mm |
| 凸台高度 | 3 mm |
| 凸台直径 | 70 mm |
| 安装孔位 | 90 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 7 mm |

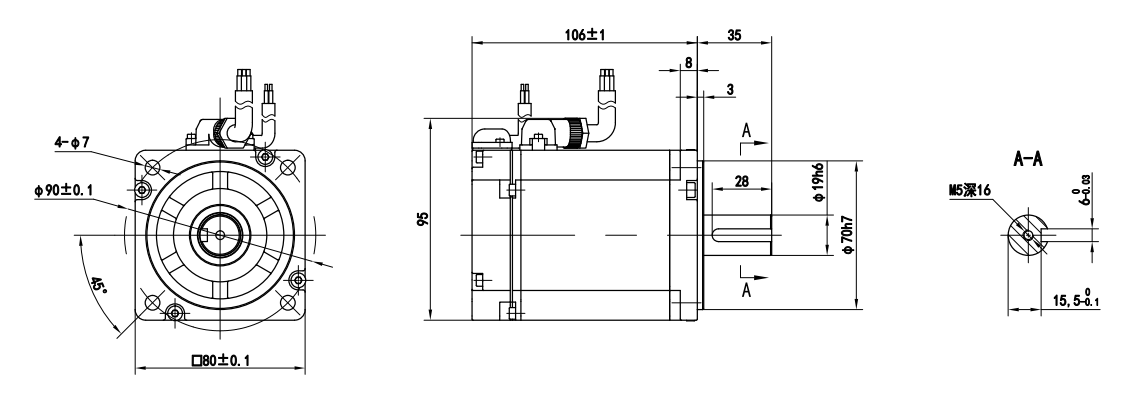

尺寸图

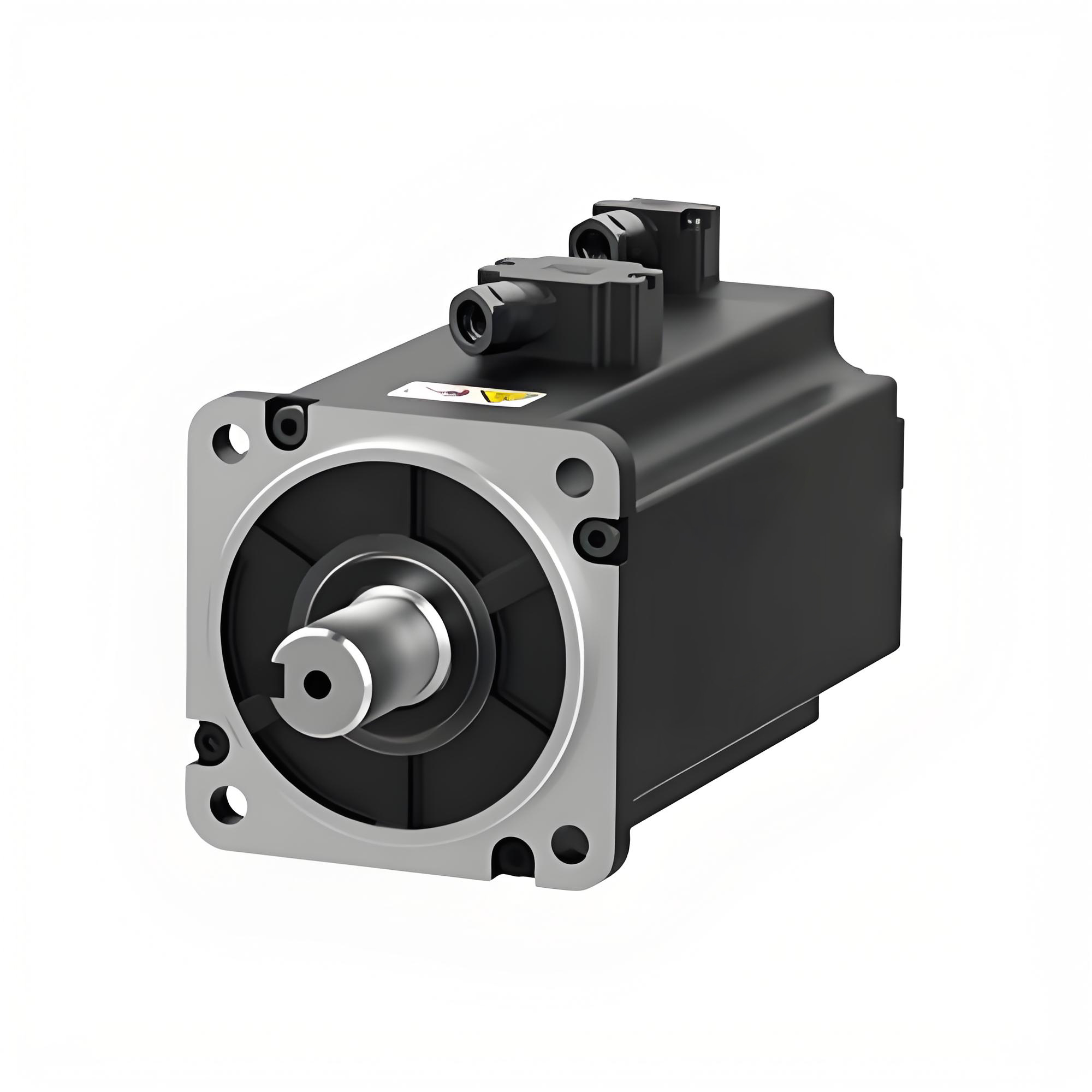

3D 预览
规格选项
已选配置：EC80TM2430500P5-E
库存：常规订货（预计货期 2-4 周）
