• 应用设备：
• 医疗器械、物流输送、工业机器人、自自动化装配、自动化生产线、新能源又车、履带机器人、AGV搬运车
• 特点：
• *结构紧凑、功率密度高、体积小；小惯量，响应速度快
• *超高内禀矫顽力稀土永磁材料；抗去磁能力强
• *低速转矩脉动小；平衡精度高；高速运行平稳；噪音低、振动小
• *峰值转矩达到额定转矩200%，300%
• *电机种类多样(100~600W，DC24~144V，带制动器，油封等)
• *高速运行转速可高达3200rpm
60系列直流低压伺服电机多种转速多种功率含常规/抱闸款-EC60TM
所属系列：EC60TM
系列概要特性
• EC60系列直流伺服电机• 应用设备：
• 医疗器械、物流输送、工业机器人、自自动化装配、自动化生产线、新能源又车、履带机器人、AGV搬运车
• 特点：
• *结构紧凑、功率密度高、体积小；小惯量，响应速度快
• *超高内禀矫顽力稀土永磁材料；抗去磁能力强
• *低速转矩脉动小；平衡精度高；高速运行平稳；噪音低、振动小
• *峰值转矩达到额定转矩200%，300%
• *电机种类多样(100~600W，DC24~144V，带制动器，油封等)
• *高速运行转速可高达3200rpm
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电压 | 24 V |
| 输出功率 | 100 W |
| 电机反馈类型 | 差分ABZ(磁编) |
| 电机编码器分辨率 | 2500 CPR |
| 抱闸选项 | 已集成 |
| 额定电流 | 4.9 A |
| 峰值电流 | 9.8 A |
| 极数 | 10 |
| 反电势系数 | 6 |
| 绝缘等级 | F级 |
机械与动力特性
| 电机法兰 | 60 mm |
| 英制代码 | NEMA 24 |
| 额定扭矩 | 0.5 N.m |
| 额定转速 | 2000 rpm |
| 转动惯量 | 320 g・cm² |
| 电机高度 | 116 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | DB15M |
| 电机制动器接口形态 | 直接引出线 |
| 轴长度（电机输出轴） | 30 mm |
| 轴直径（电机输出轴） | 14 mm |
| 凸台高度 | 3 mm |
| 凸台直径 | 50 mm |
| 安装孔位 | 70 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 5.5 mm |

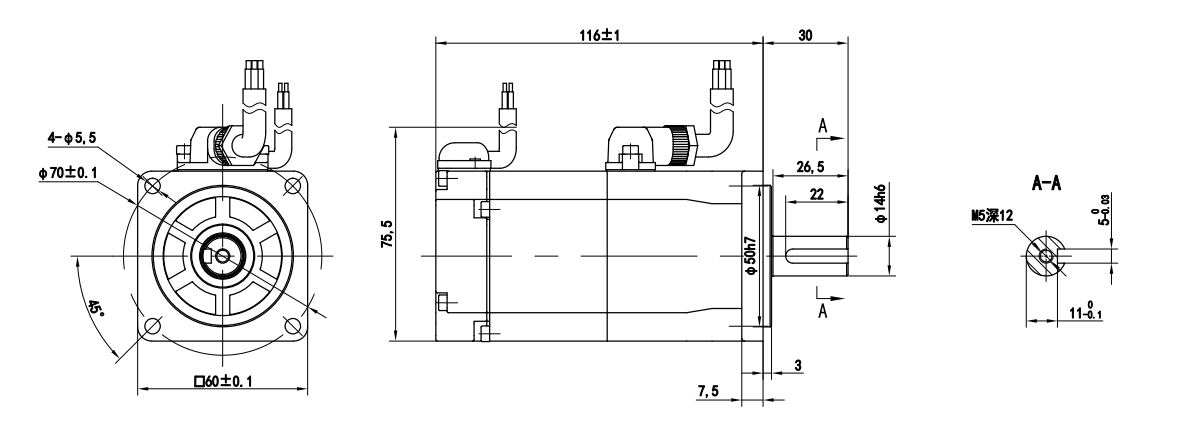

尺寸图
3D 预览
规格选项
已选配置：EC60TM2420100-EB
库存：常规订货（预计货期 2-4 周）
