40系列直流低压伺服电机转速3000转多种功率含常规/抱闸款-EC40TM
所属系列：EC40TM
EC40TM 系列为 40 法兰小型永磁同步低压伺服电机系列，支持 24V、48V 多种直流供电规格，功率覆盖 50W‑100W，是小型自动化设备的紧凑型伺服动力方案。该系列分为磁电编码器版本与光电编码器版本，可选择无抱闸或者集成抱闸制动器配置，满足普通驱动以及断电自锁制动两类工况。电机额定转速 3000rpm，具备响应迅速、体积小巧、运行稳定的特点，机身紧凑节省安装空间。全系支持 EtherCAT、CANopen、RS485、Modbus‑tcp 多种总线协议，可快速搭建总线型多轴自动化装备，广泛应用于各类小型自动化设备、精密传动机构以及非标低压伺服控制系统。
系列概要特性
• 40法兰系列
• 结构紧凑、功率密度高、体积小；
• 小惯量，响应速度快
• 稀土永磁材料；抗去磁能力强
• 高速运行平稳；噪音低、振动小
• 2倍过载或3倍过载能力
• 电机种类多样(50~100W，DC24~48V，带制动器，油封等)
• 额定转速3000转/分
• 多种编码器类型可选
• 配套总线伺服驱动器
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电压 | 24 V |
| 输出功率 | 100 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 2500 CPR |
| 抱闸选项 | 已集成 |
| 额定电流 | 5.5 A |
| 峰值电流 | 11 A |
| 极数 | 10 |
| 反电势系数 | 3.7 |
| 绝缘等级 | F级 |
机械与动力特性
| 电机法兰 | 40 mm |
| 英制代码 | NEMA 16 |
| 额定扭矩 | 0.32 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 80 g・cm² |
| 电机高度 | 108 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | DB15M |
| 电机制动器接口形态 | 直接引出线 |
| 轴长度（电机输出轴） | 25 mm |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 3 mm |
| 凸台直径 | 30 mm |
| 安装孔位 | 46 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 4.3 mm |

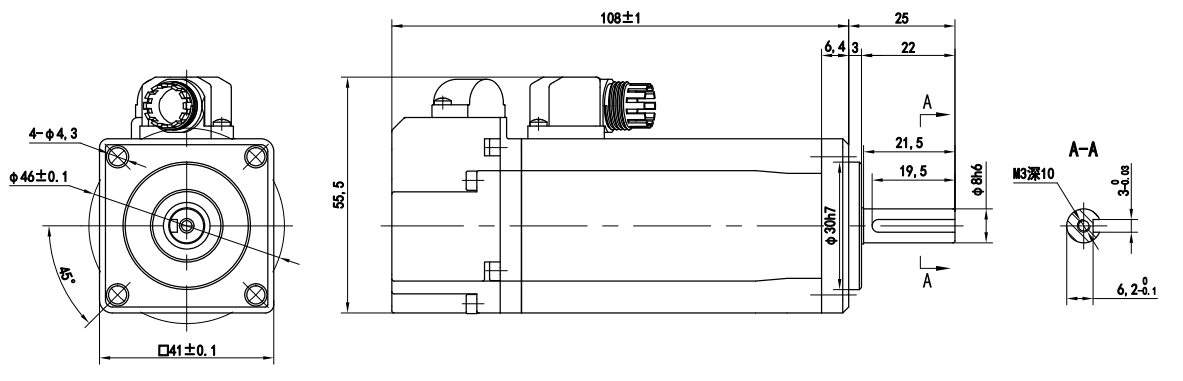

尺寸图
3D 预览
- 查看本系列全部 12 款规格型号 (选型参数表)
型号 (SKU) 配置概述 EC40TM2430100-E 24V直流低压伺服电机转速3000转功率100W-EC40TM2430100-E EC40TM2430100-HE 24V直流低压伺服电机转速3000转功率100W-EC40TM2430100-HE EC40TM2430100-EB 24V直流低压伺服电机转速3000转功率100W抱闸制动器-EC40TM2430100-EB EC40TM2430100-HEB 24V直流低压伺服电机转速3000转功率100W抱闸制动器-EC40TM2430100-HEB EC40TM243050-E 24V直流低压伺服电机转速3000转功率50W-EC40TM243050-E EC40TM243050-EB 24V直流低压伺服电机转速3000转功率50W抱闸制动器-EC40TM243050-EB EC40TM4830100-E 48V直流低压伺服电机转速3000转功率100W-EC40TM4830100-E EC40TM4830100-HE 48V直流低压伺服电机转速3000转功率100W-EC40TM4830100-HE EC40TM4830100-EB 48V直流低压伺服电机转速3000转功率100W抱闸制动器-EC40TM4830100-EB EC40TM4830100-HEB 48V直流低压伺服电机转速3000转功率100W抱闸制动器-EC40TM4830100-HEB EC40TM483050-E 48V直流低压伺服电机转速3000转功率50W-EC40TM483050-E EC40TM483050-EB 48V直流低压伺服电机转速3000转功率50W抱闸制动器-EC40TM483050-EB
规格选项
已选配置：EC40TM2430100-HEB
库存：常规订货（货期请与客服确认）
