40系列直流低压伺服电机转速3000转多种功率含常规/抱闸款-EC40S
所属系列：EC40S
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电压 | 24 V |
| 输出功率 | 101 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 2500 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 5.92 A |
| 峰值电流 | 11.84 A |
| 极数 | 10 |
| 反电势系数 | 3.45 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 40 mm |
| 英制代码 | NEMA 16 |
| 额定扭矩 | 0.32 N.m |
| 额定转速 | 3000 rpm |
| 电机高度 | 81.7 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | 19M-15F |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | 19M-15F |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 22.5 mm |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 2.5 mm |
| 凸台直径 | 30 mm |
| 安装孔位 | 46 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 4.5 mm |

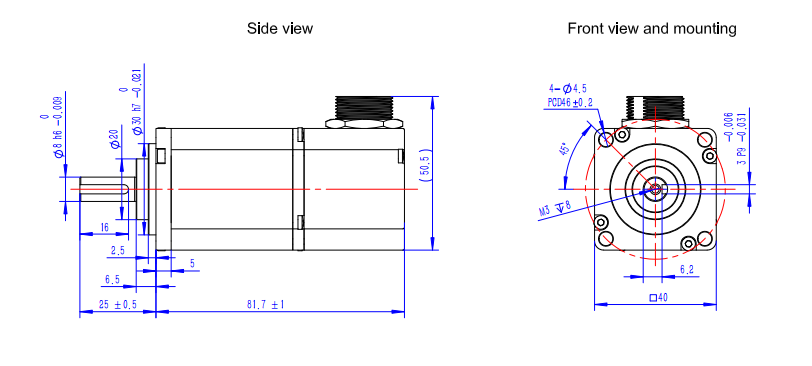

尺寸图

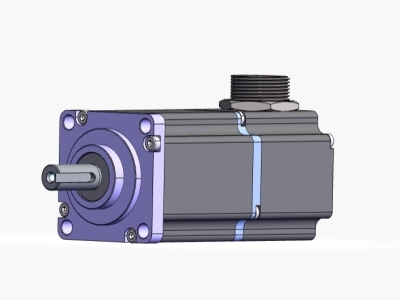

3D 预览
规格选项
已选配置：EC40100048S2IP
库存：常规订货（预计货期 2-4 周）
