25系列直流低压伺服电机转速3000转多种功率-EC25TM
所属系列：EC25TM
EC25直流伺服电机是一款高效的微型30W伺服电机，电机法兰仅为25毫米，额定功率30W,额定转速3000转/分，是一款高性能的25伺服系统，支持预装ABI 增量编码器或单圈绝对值编码器。广泛应用于半导体，医疗 ，光学，微型执行器，机器人等紧凑型自动化场景。 可配套EtherCAT,CANopen,RS485,Modbus-tcp等通讯版本驱动控制器以及多轴驱动控制器。快速完成总线型多轴自动化装备部署。
系列概要特性
• 高性能EC25直流伺服电机• 30W伺服电机
• 集成绝对值编码器或ABI增量
• 可配套EtherCAT,CANopen,RS485,Modbus-tcp等通讯版本电机驱动控制器
• 额度电压48V,额定转速3000RPM
• 支持替代进口伺服
• 57毫米紧凑机身高度
技术参数
电机电气参数
| 电机类型 | 永磁伺服（SSI 绝对值编码器） |
| 额定电压 | 48 V |
| 输出功率 | 30 W |
| 电机反馈类型 | SSI单圈绝对值 |
| 电机编码器分辨率 | 32768 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 1.39 A |
| 峰值电流 | 2.78 A |
| 极数 | 14 |
| 反电势系数 | 7.7 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 25 mm |
| 英制代码 | NEMA 10 |
| 额定扭矩 | 0.1 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 2240 g・cm² |
| 电机高度 | 55 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | 172167-1 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | GHR06V-S |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 14.5 mm |
| 轴直径（电机输出轴） | 5 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 20 mm |
| 安装孔位 | 27.5 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 3 mm |

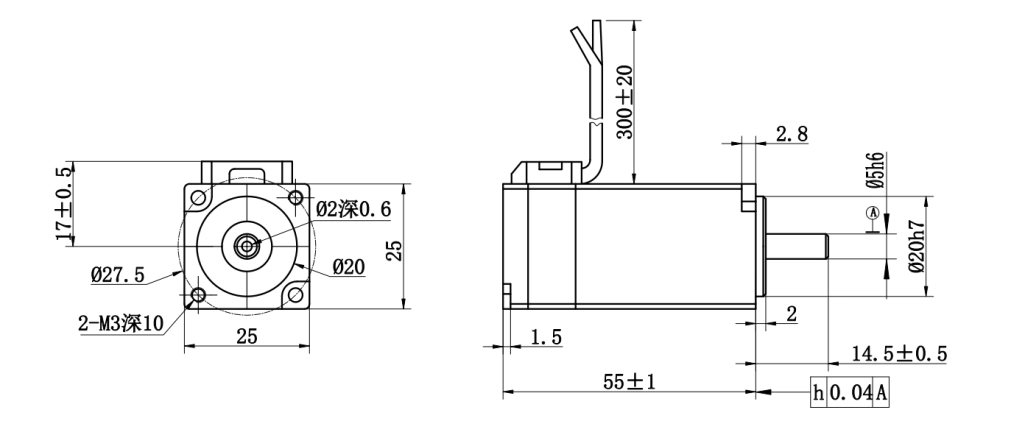

尺寸图
3D 预览
规格选项
已选配置：EC25TM483030AE15
库存：常规订货（预计货期 2-4 周）
