• 集成1024线编码器
• 集成42.3比减速机
• 尺寸小巧
• 可配套EtherCAT,CANopen,RS485,Modbus-tcp等通讯版本驱动控制器

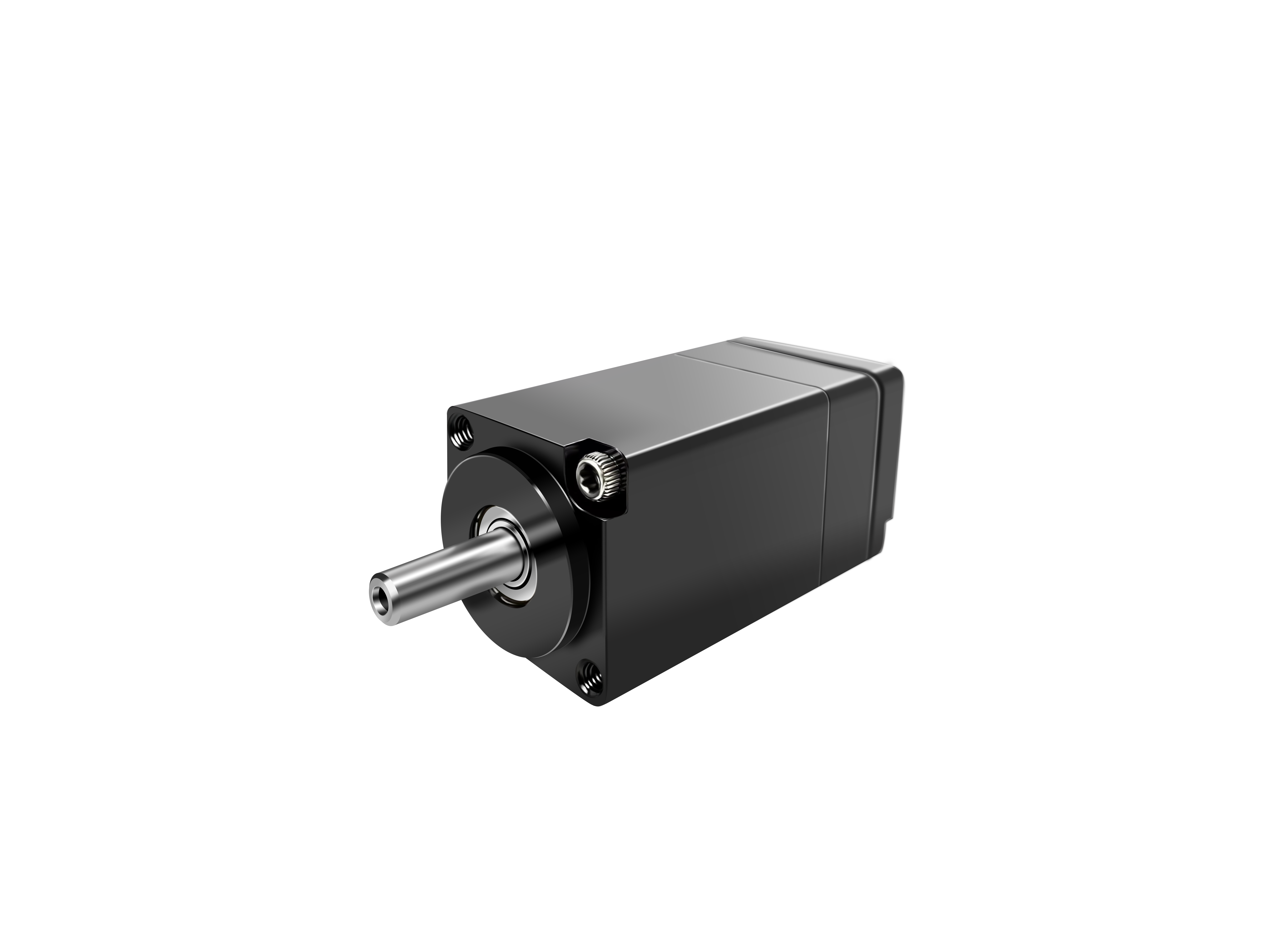

25系列直流低压伺服电机转速3000转多种功率-EC25S
所属系列：EC25S
系列概要特性
• 空心杯电机• 集成1024线编码器
• 集成42.3比减速机
• 尺寸小巧
• 可配套EtherCAT,CANopen,RS485,Modbus-tcp等通讯版本驱动控制器
技术参数
电机电气参数
| 电机类型 | 永磁伺服（SSI 绝对值编码器） |
| 额定电压 | 48 V |
| 输出功率 | 15 W |
| 电机反馈类型 | SSI多圈绝对值 |
| 电机编码器分辨率 | 32768 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 1.39 A |
| 峰值电流 | 2.78 A |
| 极数 | 14 |
| 反电势系数 | 2.2 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 25 mm |
| 英制代码 | NEMA 10 |
| 额定扭矩 | 0.05 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 1240 g・cm² |
| 电机高度 | 50.5 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | 172167-1 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 18 mm |
| 轴直径（电机输出轴） | 5 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 20 mm |
| 安装孔位 | 27.5 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 3 mm |

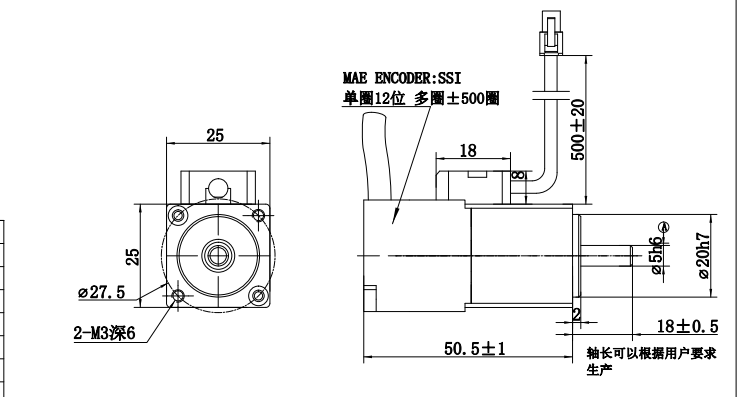

尺寸图
3D 预览
规格选项
已选配置：EC25S481530BE12500
库存：常规订货（预计货期 2-4 周）
