110系列大功率直流减速伺服电机-EC110TM-GL
所属系列：EC110TM-GL
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电压 | 48 V |
| 输出功率 | 1250 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 2500 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 32 A |
| 峰值电流 | 65 A |
| 极数 | 10 |
机械与动力特性
| 电机法兰 | 110 mm |
| 英制代码 | NEMA 42 |
| 额定扭矩 | 6 N.m |
| 额定转速 | 2000 rpm |
| 整机扭矩 | 200 N.m |
| 整机转速 | 50 rpm |
| 电机高度 | 156 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | YD18-15 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 55 mm |
| 轴直径（电机输出轴） | 25 mm |
| 凸台高度 | 4 mm |
| 凸台直径 | 110 mm |
| 安装孔位 | 130 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 8.5 mm |

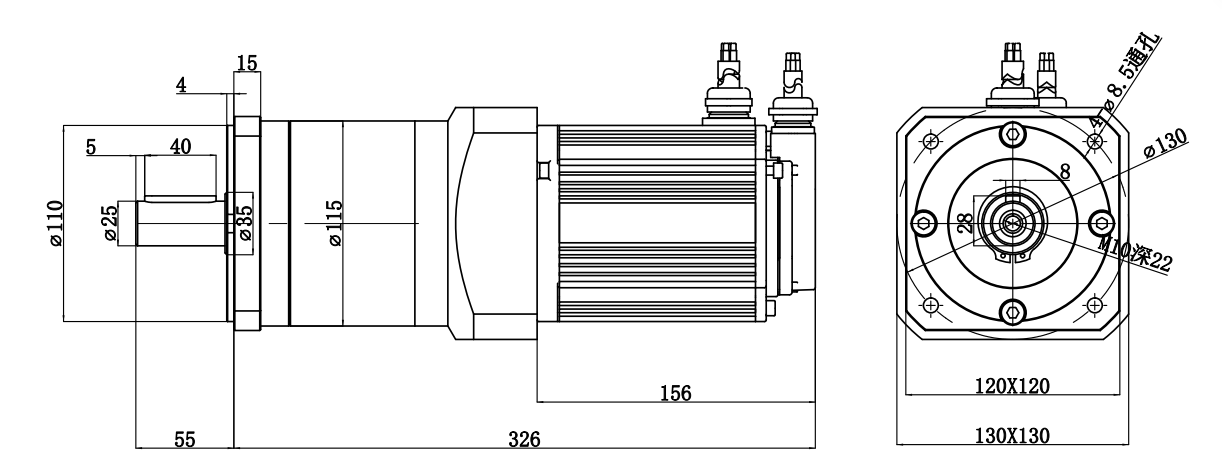

尺寸图

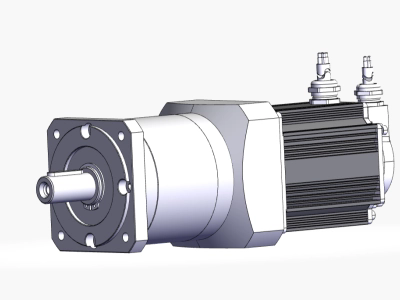

3D 预览
规格选项
已选配置：EC110TM48201250-GL40
库存：常规订货（预计货期 2-4 周）
