高性能无刷外转子电机-EC45外转子无刷电机-EC45
所属系列：EC45MS
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（霍尔） |
| 额定电压 | 12 V |
| 输出功率 | 17 W |
| 电机反馈类型 | 无 |
| 抱闸选项 | 未集成 |
| 额定电流 | 1.84 A |
| 峰值电流 | 6.14 A |
| 极数 | 16 |
| 反电势系数 | 1.9 |
| 绝缘等级 | F级 |
机械与动力特性
| 电机法兰 | 45 mm |
| 英制代码 | NEMA 17 |
| 额定扭矩 | 0.05 N.m |
| 额定转速 | 2940 rpm |
| 转动惯量 | 1088 g・cm² |
| 空载转速 | 4243 rpm |
| 电机高度 | 16.5 mm |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | HC-PHB-2x4Y |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 14.5 mm |
| 轴直径（电机输出轴） | 4 mm |
| 凸台高度 | 3.2 mm |
| 凸台直径 | 12 mm |
| 安装孔位 | 22 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 3 mm |

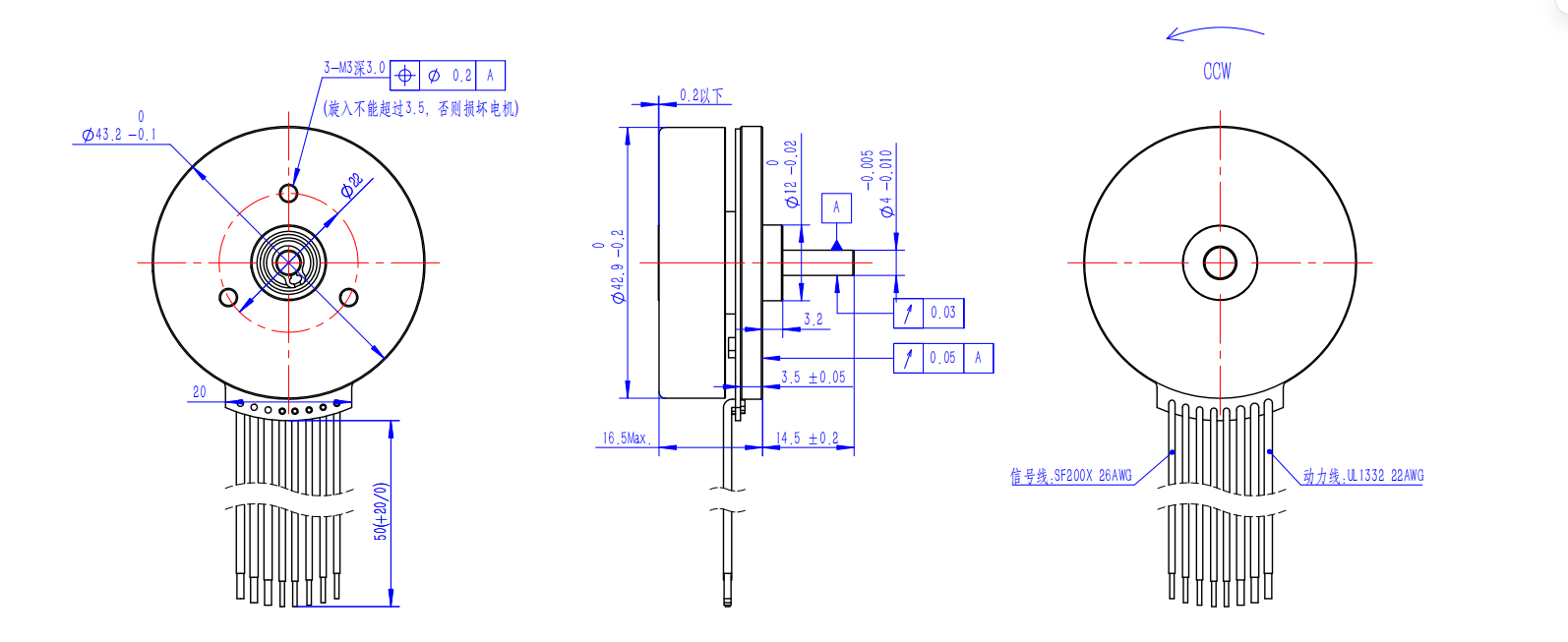

尺寸图
3D 预览
规格选项
已选配置：EC45MS-A330AH3
库存：常规订货（预计货期 2-4 周）
