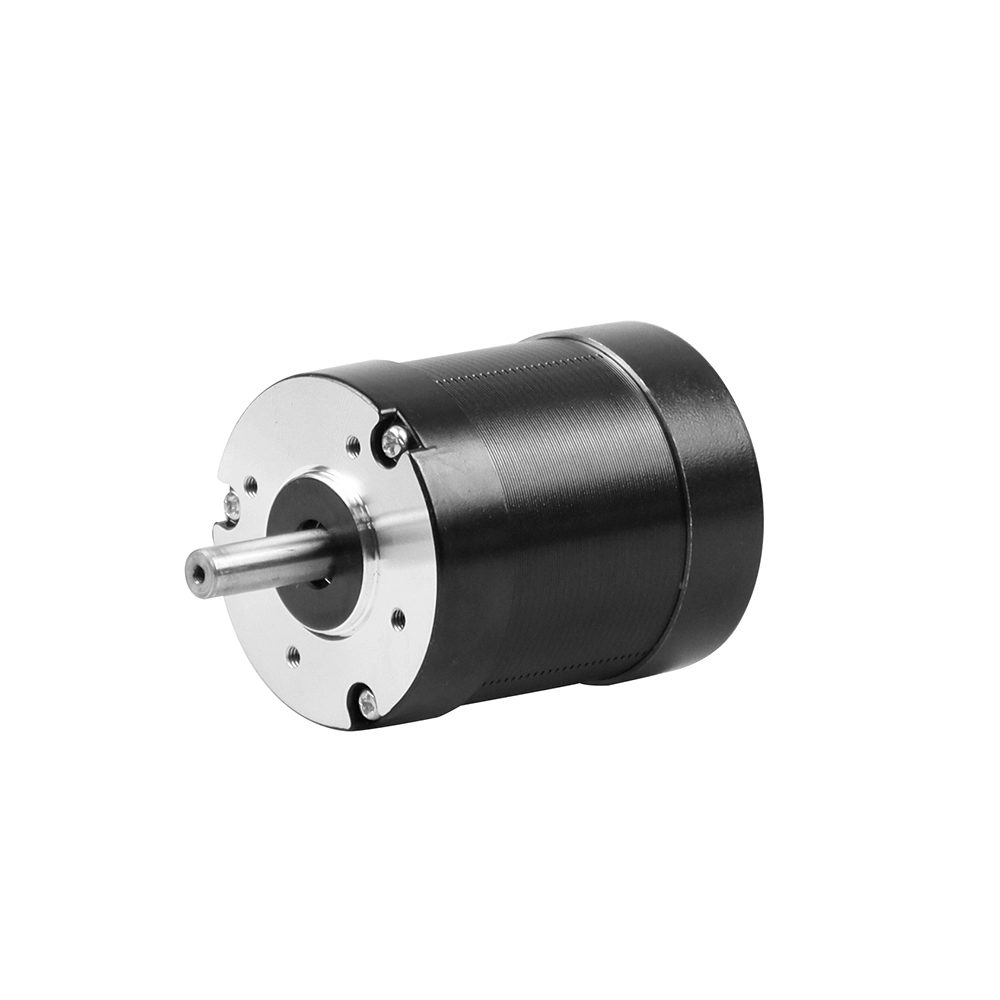

圆形57系列 多尺寸多电压3000转速直流无刷电机-57BL-230
所属系列：57BL-230
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（ABI编码器） |
| 额定电压 | 24 V |
| 输出功率 | 140 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1000 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 8.6 A |
| 峰值电流 | 25.8 A |
| 极数 | 4 |
| 反电势系数 | 0.063 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 57 mm |
| 英制代码 | NEMA 23 |
| 额定扭矩 | 0.45 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 230 kg·mm² |
| 电机高度 | 115 mm |
| 电机防护等级 | ip30 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | DB15M |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 21 mm |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 38.1 mm |
| 安装孔位 | 47.14 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 5 mm |

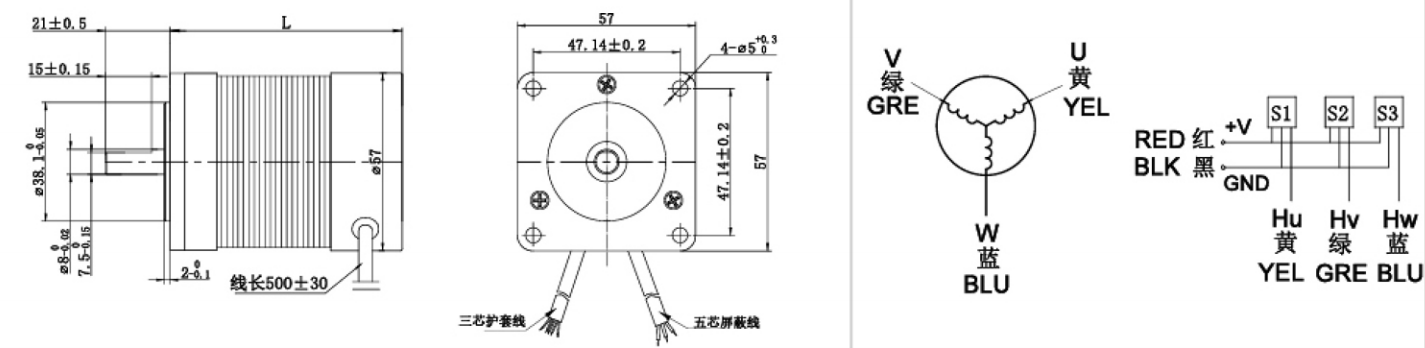

尺寸图
文档下载
暂无相关文档下载
规格选项
已选配置：57BL115-230-HE
库存：常规订货（预计货期 2-4 周）
