35mm减速步进电机-14HS3404-GL
所属系列：14HS3404-GL
系列概要特性
| 微型减速步进电机 35系列法兰 可配套编码器 不同的减速比可选 提供不同长度 电机控制器/驱动器可用 |
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 电机反馈类型 | 增量式ABZ单端 |
| 电机编码器分辨率 | 1000 CPR |
| 额定电流 | 1 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 35 mm |
| 英制代码 | NEMA 14 |
| 保持扭矩 | 0.16 N.m |
| 额定转速 | 1000 rpm |
| 减速比 | 20 |
| 转动惯量 | 18 g・cm² |
| 电机高度 | 34 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | PH-6Y |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | S6B-PH-K |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

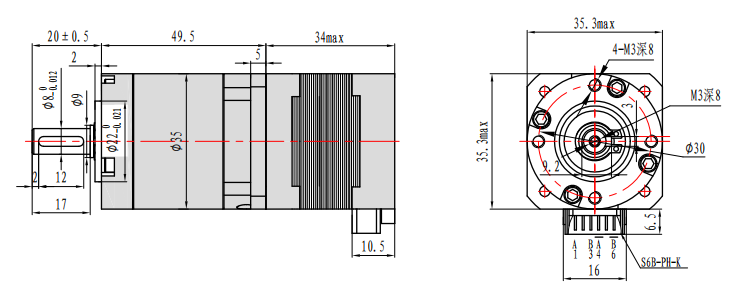

尺寸图
力速特性曲线
文档下载
规格选项
已选配置：14HS3401-HE-GL20
库存：
