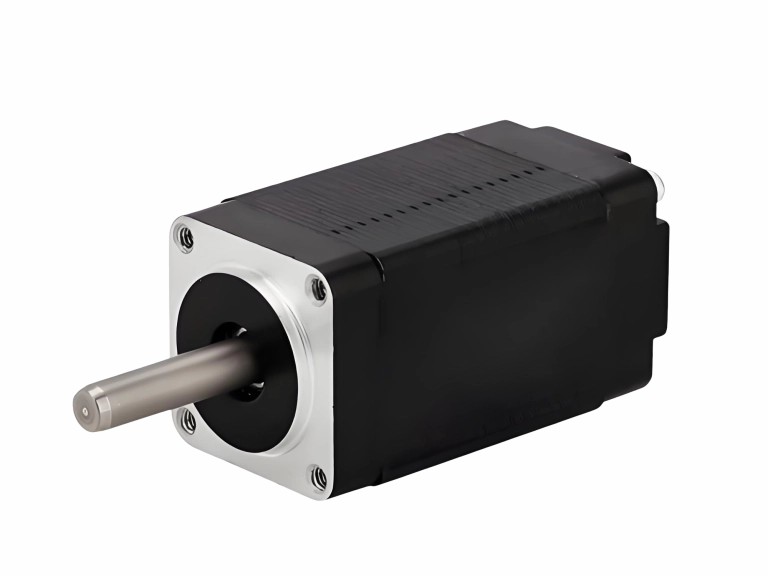

20mm闭环步进电机-8HY
所属系列：8HY
20法兰微型步进电机是微型Nema8标准步进电机，结构紧凑，多种规格可选。所有电机支持选装HE系列增量编码器、BE系列免电池多圈绝对值编码器，支持编码器反馈的全闭环控制。所有电机提供丰富的总线驱动器规格。主机支持各类PLC，电脑PC，嵌入式系统等。详细信息请浏览网站或与我们联系。
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1000 CPR |
| 额定电流 | 0.6 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 20 mm |
| 英制代码 | NEMA 8 |
| 保持扭矩 | 32 mN・m |
| 额定转速 | 1000 rpm |
| 转动惯量 | 3 g・cm² |
| 电机高度 | 40 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | HY12500-6Y |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | GHR-10V-S |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴直径（电机输出轴） | 4 mm |
| 轴长度（电机输出轴） | 20 mm |
| 凸台高度 | 1.5 mm |
| 凸台直径 | 15 mm |
| 安装孔位 | 16 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 2 mm |

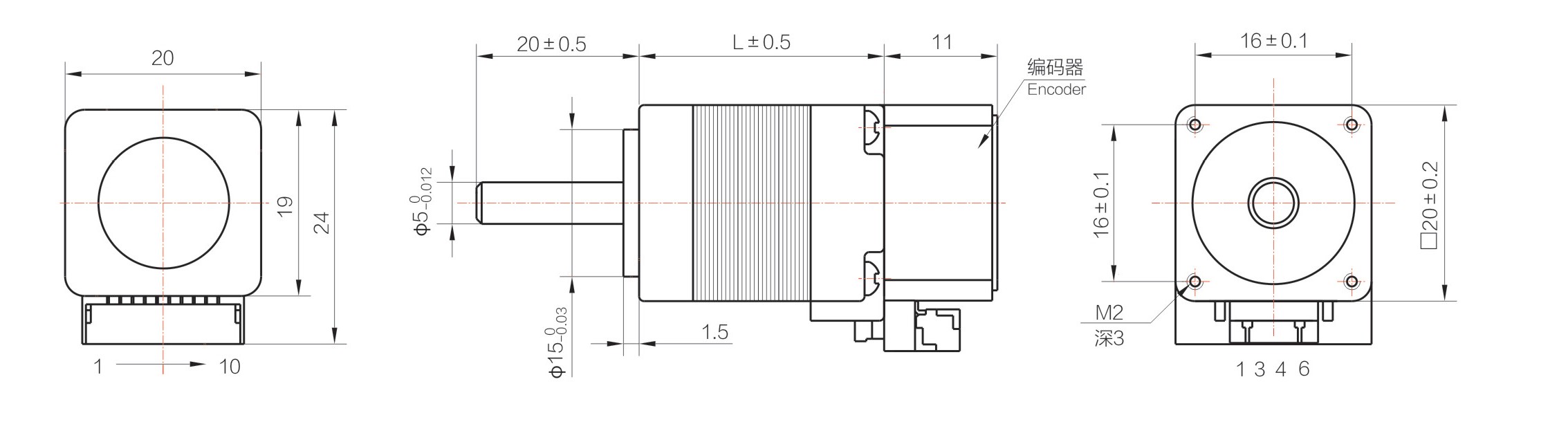

尺寸图
力速特性曲线
3D 预览
文档下载
规格选项
已选配置：8HY4001-HE1000
库存：常规订货（预计货期 2-4 周）
