57mm超薄步进电机-23HY
所属系列：23HY
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 电机反馈类型 | 无 |
| 额定电流 | 0.8 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 57 mm |
| 英制代码 | NEMA 23 |
| 保持扭矩 | 0.06 N.m |
| 额定转速 | 1000 rpm |
| 转动惯量 | 15 g・cm² |
| 电机高度 | 9.6 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | PH-4Y |
| 电机编码器接口形态 | 无编码器 |
| 电机制动器接口形态 | 无制动器 |
| 轴直径（电机输出轴） | 4 mm |
| 轴长度（电机输出轴） | 10 mm |
| 安装孔位 | 66 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 3.2 mm |

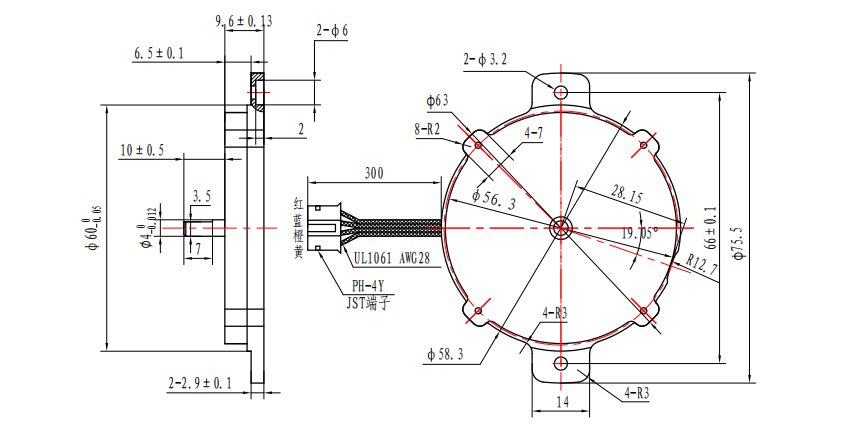

尺寸图
3D 预览
- 查看本系列全部 1 款规格型号 (选型参数表)
型号 (SKU) 配置概述 23HY0401A-10B 57mm超薄步进电机-23HY0401A-10B
规格选项
已选配置：23HY0401A-10B
库存：
