超微型14mm系列线性执行器 微型直线步进伺服-6HY3001-LE-T
所属系列：6HY3001-LE-T
适合极致空间的直线传动解决方案，如医疗液体加样，微型机器人等场景，小尺寸空间内集成了电机，丝杆，编码器于一体，丝杆长度可按需生产，小尺寸下提供了大推力输出，适合对空间场景苛刻的应用。
系列概要特性
• 超微型15mm直线运动单位
• 支持闭环编码器预装
• 丝杆长度和螺母可以按需定制
• 电机+丝杆+编码器集成一体
• 体积小，大推力输出
• 快捷交付，品质可靠
• 支持高性能驱动控制单元配套交付
技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 额定电流 | 0.3 A |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 2000 CPR |
| 极数 | 1 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 14 mm |
| 英制代码 | NEMA 6 |
| 额定线速度 | 6.1 mm/s |
| 丝杆导程 | 0.61 mm |
| 直线分辨率 | 0.00305 mm |
| 丝杆代码 | T35-0.61 |
| 丝杆类型 | T型丝杆 |
| 丝杆长度 | 105 mm |
| 最大行程 | 94 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 30 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | HX20020-4P |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | HX20020-6P |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

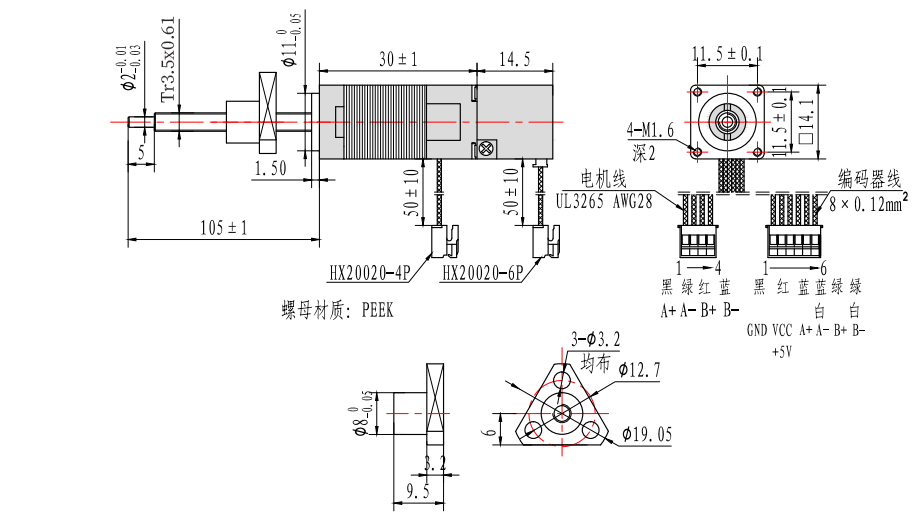

尺寸图
力速特性曲线
3D 预览
规格选项
已选配置：6HY3001-LE105-T35-0.61-HE
库存：常规订货（预计货期 2-4 周）
