• 已预装差分增量编码器
• 有效行程0-155mm
• 长寿命、高精度
• 提供不同丝杆长度
• 电机控制器/驱动器可用
42mm贯通轴式滚珠电机-17HS3401-L-BG
所属系列：17HS3401-L-BG
系列概要特性
• Nema17贯通轴一体化滚珠丝杆电机• 已预装差分增量编码器
• 有效行程0-155mm
• 长寿命、高精度
• 提供不同丝杆长度
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 额定电流 | 1.5 A |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1000 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 42 mm |
| 英制代码 | NEMA 17 |
| 额定推力 | 230.16 N |
| 额定线速度 | 20 mm/s |
| 峰值推力 | 293.28 N |
| 丝杆导程 | 2 mm |
| 直线分辨率 | 0.01 mm |
| 丝杆代码 | BG0802 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 200 mm |
| 最大行程 | 155 mm |
| 结构类型 | 贯穿式 |
| 电机高度 | 34 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | PH-6Y |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | GHR-10V-S |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

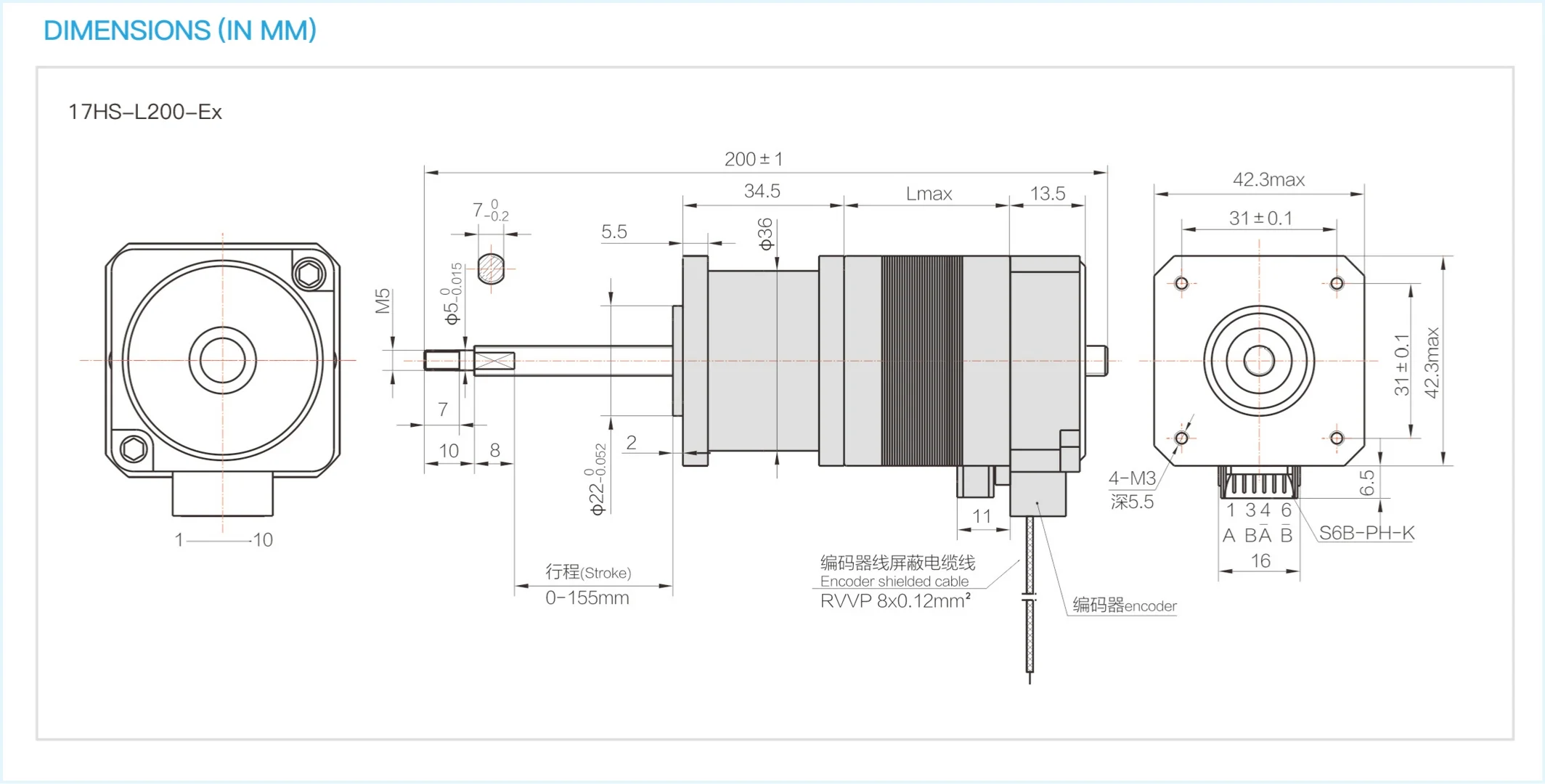

尺寸图
力速特性曲线
3D 预览
规格选项
已选配置：17HS3401-L200-BG0802-E1000
库存：常规订货（预计货期 2-4 周）
