14mm外部驱动式滚珠电机-6HY3001-LE-BG
所属系列：6HY3001-LE-BG
"6HY3001-LE是14毫米法兰安装尺寸的微型滚珠直线电机系列，它将电机+滚珠丝杆一体化集成结构，可选BG0401滚珠丝杆，省去联轴器连接环节，大幅简化装配、节省安装空间。相比传统 T 型丝杆直线电机，滚珠丝杠与螺母配合具备更长使用寿命与更高传动精度，可满足精密直线驱动场景需求。 产品支持灵活定制：丝杠长度可按需生产，丝杆规格丰富，端部结构支持轴承位加工或客户非标加工，适配不同设备安装需求。同时提供反馈版本：可选用装增量编码器（-E 版本）构成闭环控制方案；也可预装差分 ABZ 信号输出增量编码器，实现高精度伺服定位，支持多档分辨率选择。搭配我们的智能化电机控制系统，支持推力控制，定位控制，速度调节控制等多种控制方案 整机结构紧凑、推力强劲、定位精度高，是 T 型丝杆直线电机的高效补充产品，适用于对空间、精度与可靠性要求较高的精密驱动场合。"
系列概要特性
一体化结构
丰富的电机规格可选
更长的寿命和更高的精度
不同的螺杆长度可选
内置编码器版本可选
电机驱动器/电机控制器可选
0.0002mm的最高精度（配套我们的控制器）
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 额定电压 | 24 V |
| 额定电流 | 0.3 A |
| 电机反馈类型 | 增量式AB差分 |
| 电机编码器分辨率 | 1000 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 14 mm |
| 英制代码 | NEMA 6 |
| 额定推力 | 28.6 N |
| 额定线速度 | 10 mm/s |
| 峰值推力 | 36 N |
| 丝杆导程 | 1 mm |
| 直线分辨率 | 0.005 mm |
| 丝杆代码 | BG0401 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 86.5 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 30 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | GHR-9V-S |
| 电机制动器接口形态 | 无制动器 |

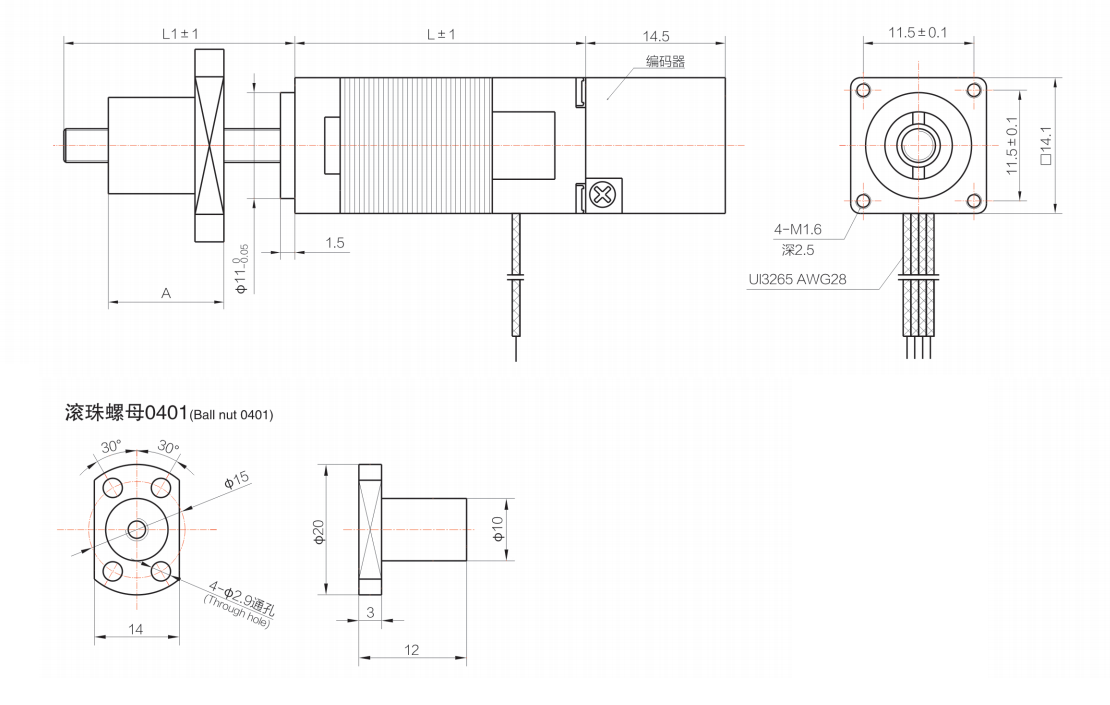

尺寸图
力速特性曲线
文档下载
暂无相关文档下载
规格选项
已选配置：6HY3001-LE100-BG0401-E1000
库存：常规订货（预计货期 2-4 周）
