86mm外部驱动式滚珠电机-34HS7604-LE-BG
所属系列：34HS7604-LE-BG
34HS7604-LE专为86mm重型法兰设计，适配直径高达20mm的工业级大规格滚珠丝杠。外置式直驱结构消除了中间连接件的传动损耗，极大增强了系统的整体抗冲击性与传动刚性。 集成反馈支持1000线/2000线/2500线/5000线增量编码器，配合我司智能化控制系统，实现重载工况下的高频定位与推力精准限制。适用于光伏制造、汽车焊装线及大型龙门设备，是追求极致负载能力的优选方案。
系列概要特性
• 集成滚珠丝杠和Nema34电机• 更长的寿命和更高的精度
• 提供不同长度
• 提供内置编码器
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 额定电流 | 4 A |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1000 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 86 mm |
| 英制代码 | NEMA 34 |
| 额定推力 | 1012.2 N |
| 额定线速度 | 50 mm/s |
| 峰值推力 | 3078.4 N |
| 丝杆导程 | 5 mm |
| 直线分辨率 | 0.025 mm |
| 丝杆代码 | BG2005 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 47.4 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 76 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

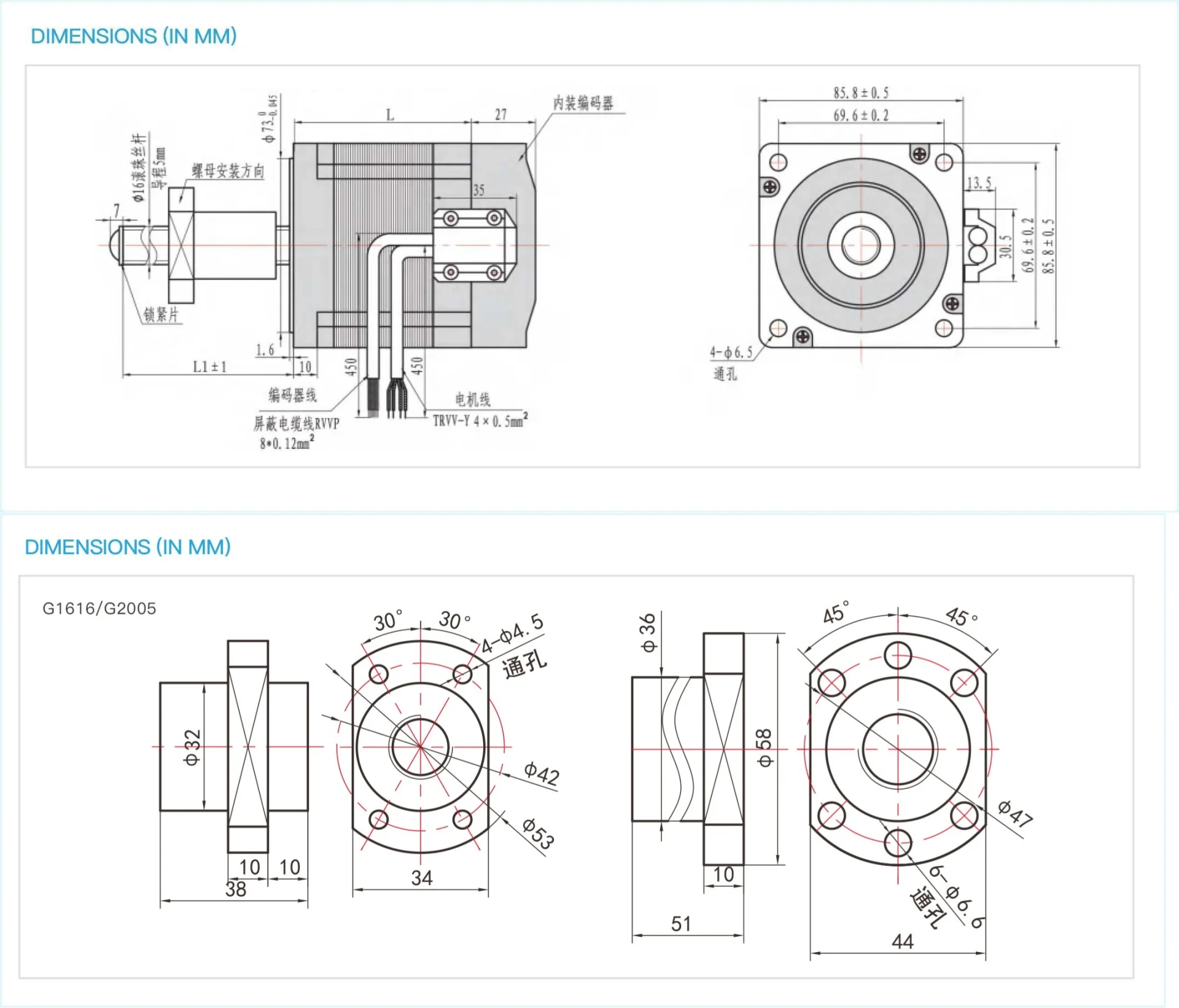

尺寸图
