EtherCAT/Canopen/Modbus RTU总线可选的一体化无刷伺服电机-PDE40L-AE
所属系列：PDE40L-AE
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 控制接口 | EtherCAT |
| 额定电流 | 2.75 A |
| 电机反馈类型 | SSI单圈绝对值 |
| 电机编码器分辨率 | 65536 CPR |
| 抱闸选项 | 未集成 |
| 操作电压（上限） | 48 V |
| 操作电压（下限） | 12 V |
| 支持的控制模式 | 硬件端子控制 |
| 脚本编程 | NanoJ（C++） |
| 硬件端子控制 | 支持 |
| 动态链接库 | 支持 |
| 数字输入 | 4路数字输入PNP（24V） |
| 数字输出 | 2路漏极输出 |
| 模拟输入 | 0-10V |
| 安全保护 | 短路 |
机械与动力特性
| 电机法兰 | 40 mm |
| 英制代码 | NEMA 16 |
| 额定扭矩 | 0.32 N.m |
| 额定转速 | 3000 rpm |
| 输出功率 | 100 W |
| 转动惯量 | 0.071 g・cm² |
| 电机高度 | 94.28 mm |
电机接口与安装规范
| 电机总线接口形态 | 连接器 |
| 连接器型号（电机总线输入） | M8-5-F-B |
| 接口形态（数字 I/O） | 连接器 |
| 连接器型号（数字 I/O） | M8-8-F-A |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 2.5 mm |
| 凸台直径 | 30 mm |
| 安装孔位 | 46 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 4.4 mm |
| 接口形态（电源输入） | 连接器 |
| 连接器型号（电源输入） | M8-4-F-A |

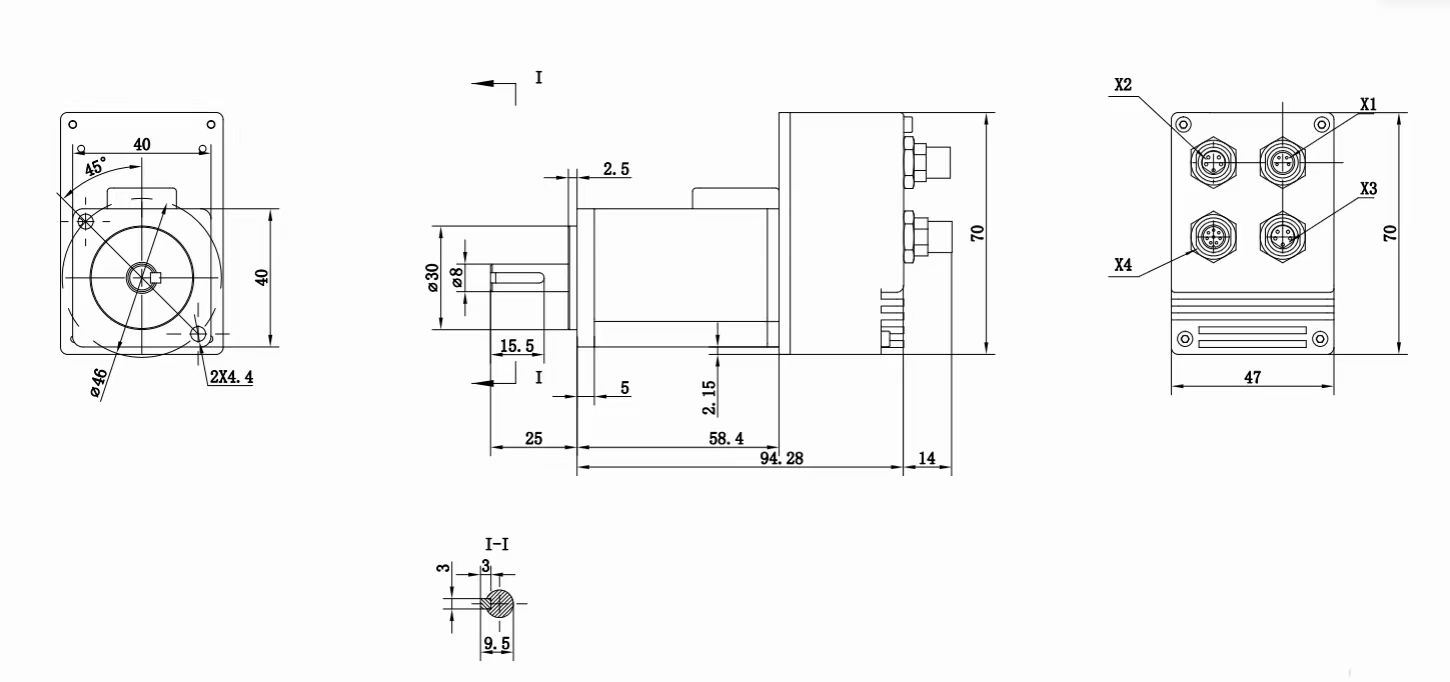

尺寸图

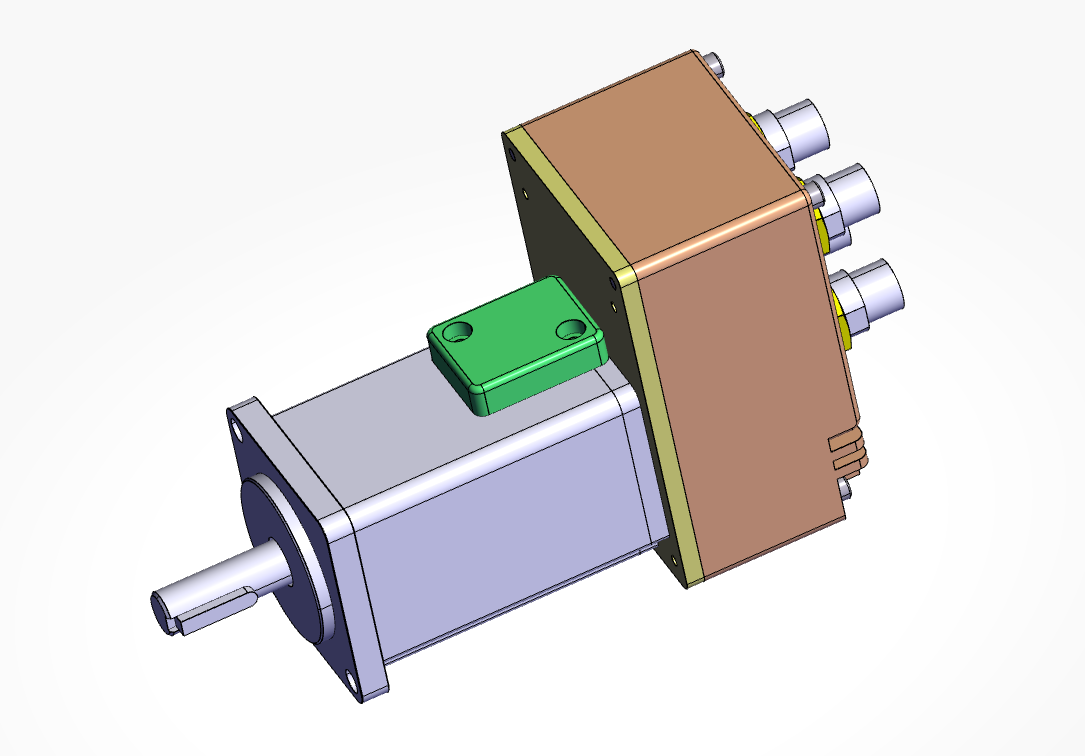

3D 预览
文档下载
- 查看本系列全部 3 款规格型号 (选型参数表)
型号 (SKU) 配置概述 PDE40L-AE-2 40法兰Canopen集成式直流伺服电机-PDE40L-AE-2 PDE40L-AE-1 40法兰EtherCAT集成式直流伺服电机-PDE40L-AE-1 PDE40L-AE-5 40法兰Modbus RTU集成式直流伺服电机-PDE40L-AE-5
