• EtherCAT、CANopen、EtherNet/IP、Modbus-TCP、Modbus-RTU通讯可选
• 全闭环控制系统
• 德国集成式伺服
• 支持灵活编程
• IP65高防护
• Nema23(57法兰)
• 额定220W

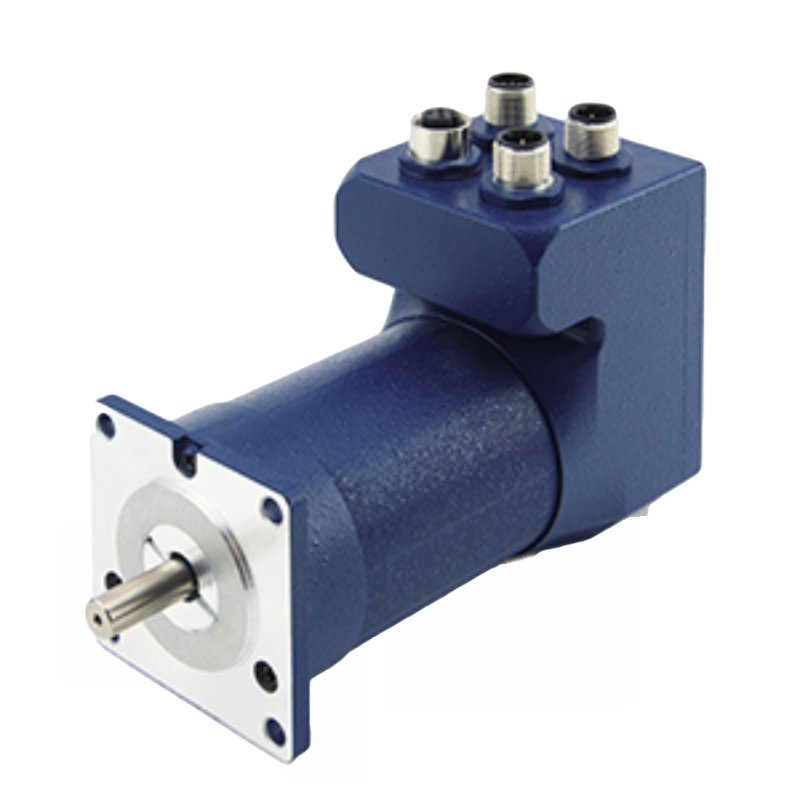

Ethercat/Canopen/EthernetIP/Modbus/USB总线可选的一体化智能无刷伺服电机-PD4-EB59-65-E系列
所属系列：PD4-EB59-65-E
这款Nema23（57法兰）全能型中枢将通讯自由度推向了极致，全面兼容EtherCAT、CANopen、EtherNet/IP、Modbus-TCP及Modbus-RTU等多种总线协议选项。在IP65高防护机身下，它潜藏着220W的强劲动力与德国全闭环控制的智慧大脑，配合出色的灵活编程能力，能够无缝对接当今各类主流PLC生态，轻松应对高速、高精及复杂的设备实时控制需求。
系列概要特性
• 一体化智能伺服电机• EtherCAT、CANopen、EtherNet/IP、Modbus-TCP、Modbus-RTU通讯可选
• 全闭环控制系统
• 德国集成式伺服
• 支持灵活编程
• IP65高防护
• Nema23(57法兰)
• 额定220W
技术参数
电机电气参数
| 控制接口 | EtherCAT |
| 额定电流 | 6 A |
| 电机反馈类型 | 单圈绝对值编码器（集成式） |
| 电机编码器分辨率 | 1024 CPR |
| 抱闸选项 | 未集成 |
| 操作电压（上限） | 48 V |
| 操作电压（下限） | 12 V |
| 支持的控制模式 | 硬件端子控制 |
| 脚本编程 | NanoJ（C++） |
| 硬件端子控制 | 支持 |
| 动态链接库 | 支持 |
| 数字输入 | 6路数字输入PNP（5/24V) |
| 数字输出 | 2路漏极输出 |
| 模拟输入 | 0-20mA |
| 安全保护 | 短路 |
机械与动力特性
| 电机法兰 | 57 mm |
| 英制代码 | NEMA 23 |
| 额定扭矩 | 60 N.cm |
| 额定转速 | 3500 rpm |
| 输出功率 | 220 W |
| 转动惯量 | 173 g・cm² |
| 电机高度 | 123 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机总线接口形态 | 连接器 |
| 连接器型号（电机总线输入） | M12-4-F-D |
| 接口形态（数字 I/O） | 连接器 |
| 连接器型号（数字 I/O） | M12-12-M-A |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 1.6 mm |
| 凸台直径 | 38.1 mm |
| 安装孔位 | 47.14 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 5.2 mm |
| 接口形态（电源输入） | 连接器 |
| 连接器型号（电源输入） | M12-5-M-B |

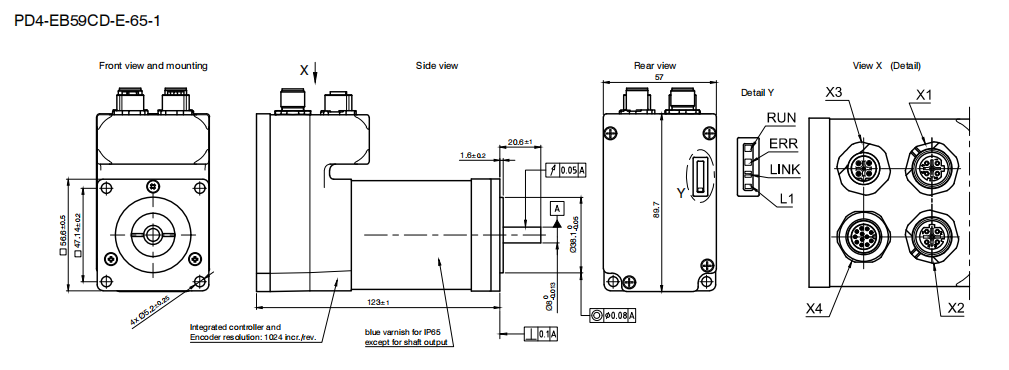

尺寸图
3D 预览
规格选项
已选配置：PD4-EB59CD-E-65-1-CYAN
库存：货期需技术评估（请咨询客服）
