总线型一体化无刷伺服电机Canopen/USB总线-PD2-CB-IP

所属系列:PD2-CB-IP

这款 Nema17(42 法兰)高防护一体化智能伺服电机采用德国集成式架构,在紧凑机身基础上升级 IP65 级防护能力,可有效抵御粉尘侵入与水流喷溅,从容应对潮湿、多尘的复杂工业环境。搭载 CANopen 工业总线通讯,配合全闭环控制系统保障 105W 额定功率精准稳定输出,运行状态实时反馈校正;支持灵活编程适配定制化工况,专为小型户外设备、食品轻工输送、纺织机械等对安装空间与环境适应性有双重要求的场景打造。

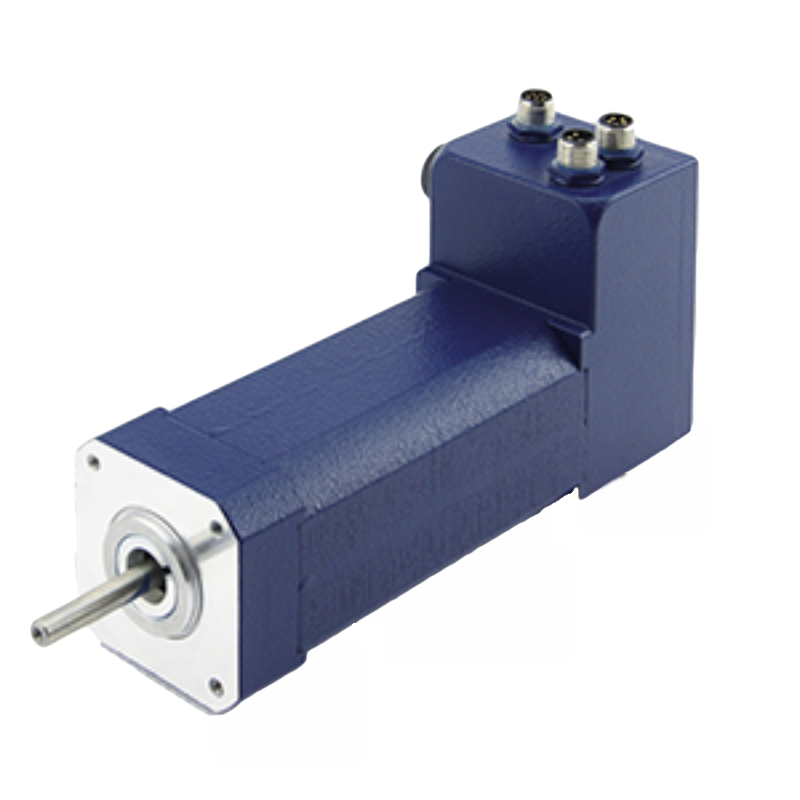

【提示】本图仅供展示
RoHSCE

系列概要特性

• 一体化智能伺服电机
• CANopen总线通讯
• 全闭环控制系统
• 德国集成式伺服
• 支持灵活编程
• IP65高防护
• Nema17(42法兰)
• 额定105W

技术参数

电机电气参数

控制接口CANopen
额定电流3.3 A
电机反馈类型单圈绝对值编码器(集成式)
电机编码器分辨率1024 CPR
抱闸选项未集成
操作电压(上限)48 V
操作电压(下限)12 V
支持的控制模式硬件端子控制
脚本编程NanoJ(C++)
硬件端子控制支持
动态链接库支持
数字输入4路数字输入PNP(5/24V)
数字输出2路漏极输出
模拟输入0-20mA
安全保护短路

机械与动力特性

电机法兰42 mm
英制代码NEMA 17
额定扭矩25 N.cm
额定转速4000 rpm
输出功率105 W
转动惯量96 g・cm²
电机高度123.9 mm
电机防护等级IP65

电机接口与安装规范

电机总线接口形态连接器
连接器型号(电机总线输入)GHR-04V-S
接口形态(数字 I/O)螺纹端子
轴直径(电机输出轴)5 mm
凸台高度2 mm
凸台直径22 mm
安装孔位31 mm
安装孔类型螺纹孔
安装孔尺寸3 mm
接口形态(电源输入)螺纹端子

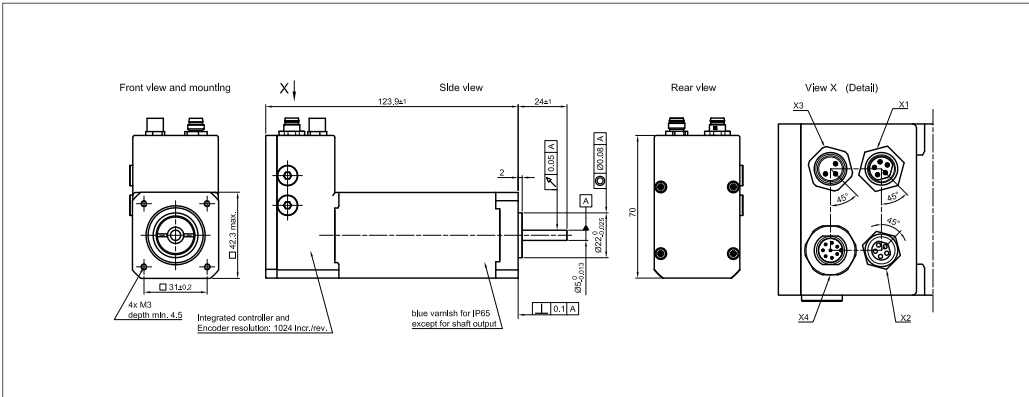

尺寸图

尺寸图

3D 预览

文档下载

规格选项




已选配置:PD2-CB42CD-E-65-CYAN
库存:货期需技术评估(请咨询客服)
