42系列第二代基础型一体化闭环步进电机-RS485总线/脉冲/CANopen总线可选-S42
所属系列：S42
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 控制接口 | 脉冲 |
| 额定电流 | 1.33 A |
| 操作电压（上限） | 36 V |
| 操作电压（下限） | 16 V |
| 支持的控制模式 | 脉冲 |
| 数字输入 | 4路数字输入 |
| 数字输出 | 2路输出 |
| 安全保护 | 欠压 |
机械与动力特性
| 电机法兰 | 42 mm |
| 英制代码 | NEMA 17 |
| 额定扭矩 | 0.22 N.m |
| 额定转速 | 800 rpm |
| 电机高度 | 55.4 mm |
电机接口与安装规范
| 接口形态（数字 I/O） | 螺纹端子 |
| 轴直径（电机输出轴） | 4.5 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 22 mm |
| 安装孔位 | 31 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 3 mm |
| 接口形态（电源输入） | 螺纹端子 |

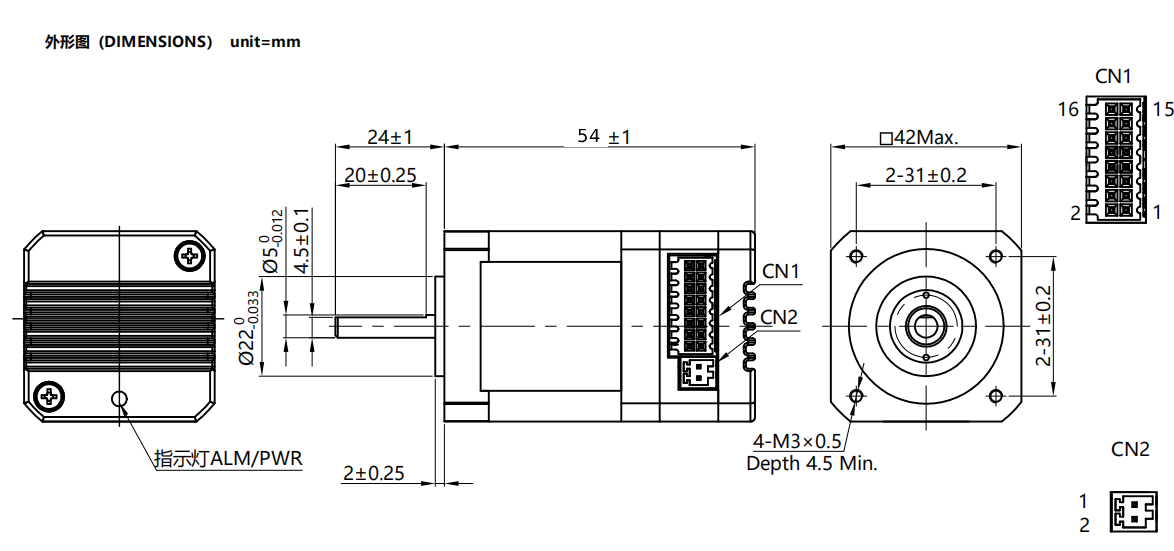

尺寸图
- 查看本系列全部 12 款规格型号 (选型参数表)
型号 (SKU) 配置概述 S4201A3-C 42系列第二代基础型一体化闭环步进电机-CANopen总线-S4201A3-C S4202A3-C 42系列第二代基础型一体化闭环步进电机-CANopen总线-S4202A3-C S4203A3-C 42系列第二代基础型一体化闭环步进电机-CANopen总线-S4203A3-C S4204A3-C 42系列第二代基础型一体化闭环步进电机-CANopen总线-S4204A3-C S4201A3-M 42系列第二代基础型一体化闭环步进电机-RS485总线-S4201A3-M S4202A3-M 42系列第二代基础型一体化闭环步进电机-RS485总线-S4202A3-M S4203A3-M 42系列第二代基础型一体化闭环步进电机-RS485总线-S4203A3-M S4204A3-M 42系列第二代基础型一体化闭环步进电机-RS485总线-S4204A3-M S4201A3-P 42系列第二代基础型一体化闭环步进电机-脉冲-S4201A3-P S4202A3-P 42系列第二代基础型一体化闭环步进电机-脉冲-S4202A3-P S4203A3-P 42系列第二代基础型一体化闭环步进电机-脉冲-S4203A3-P S4204A3-P 42系列第二代基础型一体化闭环步进电机-脉冲-S4204A3-P
规格选项
已选配置：S4201A3-P
库存：常规订货（货期请与客服确认）
