集成RS485总线驱动的28系列滚珠丝杆一体化电机
所属系列：S11-LE-BG-RM
集成驱动式一体化丝杆电机，支持 RS485 总线通讯、脉冲信号两种控制模式灵活选配；整机整合滚珠丝杆、闭环步进电机与驱动单元，结构高度集成。搭载单圈绝对值编码器，定位精准稳定；滚珠丝杆长度可按实际工况定制生产，丝杆端部支持按需加工轴承安装位，适配各类自动化直线运动场景，安装便捷、节省设备空间
系列概要特性
集成式一体化电机
RS485总线或脉冲控制可选
滚珠丝杆+电机+驱动一体化
集成单圈绝对值编码器
丝杆长度可以按需生产
丝杆端部可加工轴承位
技术参数
电机电气参数
| 控制接口 | USB |
| 电机反馈类型 | 单圈绝对值编码器（集成式） |
| 操作电压（上限） | 30 V |
| 操作电压（下限） | 12 V |
| 支持的控制模式 | 总线组网 |
| 脚本编程 | 无 |
| 硬件端子控制 | 支持 |
| 动态链接库 | 无 |
| 安全保护 | 短路 |
机械与动力特性
| 电机法兰 | 28 mm |
| 英制代码 | NEMA 11 |
| 额定推力 | 113 N |
| 额定线速度 | 10 mm/s |
| 丝杆导程 | 1 mm |
| 直线分辨率 | 0.005 mm |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆代码 | BG0601-C3 |
| 丝杆长度 | 200 mm |
| 最大行程 | 183 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 49 mm |
| 电机防护等级 | IP54 |
电机接口与安装规范
| 电机总线接口形态 | 连接器 |
| 连接器型号（电机总线输入） | BM012B-GHS-TBT |
| 接口形态（数字 I/O） | 连接器 |
| 接口形态（电源输入） | 连接器 |

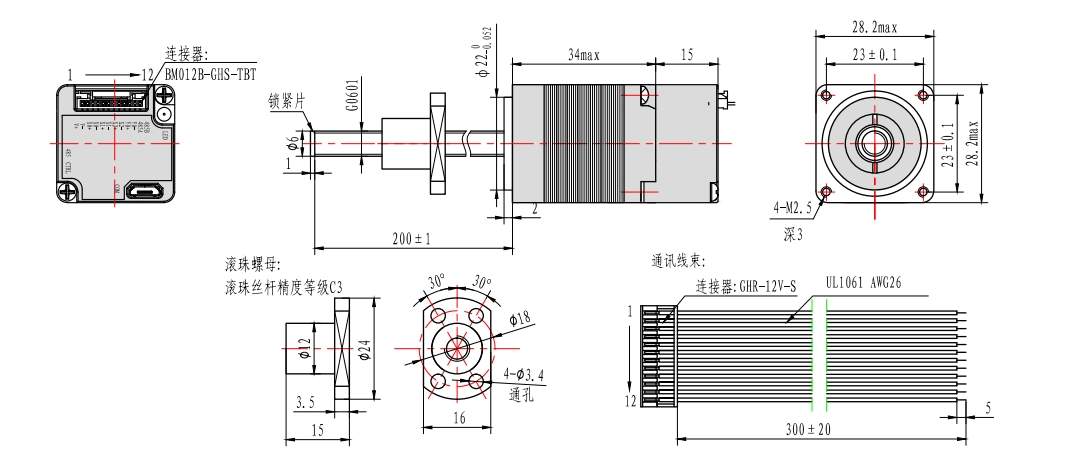

尺寸图
3D 预览
规格选项
丝杆长度可以按需生产，端部可加工轴承位
已选配置：S11HY34E-LE200-BG0601C3-RM
库存：货期需技术评估（请咨询客服）
