• 驱动控制一体化
• 集成式直线伺服电机
• 丝杆长度可选
• 丝杆规格可选
• Nema23法兰（57毫米标准法兰）
• 短款机身

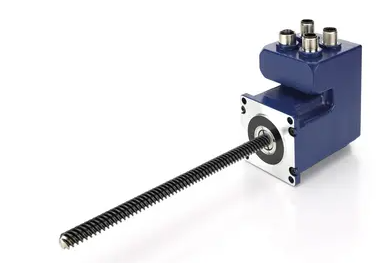

EtherNet/IP总线驱控一体化集成式直线伺服电机 不同丝杆代码可选-PSA56-E-3
所属系列：PSA56-E-3
EtherNet/IP 总线短款机身集成式直线伺服电机采用驱动控制一体化架构，将驱动、控制与丝杆传动单元高度集成，搭配紧凑短款机身设计，进一步压缩安装空间，适配设备内部布局受限的场景。标配 Nema23（57mm）标准安装法兰，兼容行业通用安装接口；丝杆规格与长度支持按需定制，可灵活匹配不同行程、推力的直线传动需求。依托 EtherNet/IP 工业以太网协议，可无缝接入主流 PLC 控制系统与工业以太网架构，数据交互稳定、组网扩展性强，适配各类中高端自动化产线的直线位移工况。
系列概要特性
• EtherNet/IP总线• 驱动控制一体化
• 集成式直线伺服电机
• 丝杆长度可选
• 丝杆规格可选
• Nema23法兰（57毫米标准法兰）
• 短款机身
技术参数
电机电气参数
| 控制接口 | EtherNetIP |
| 额定电流 | 4.2 A |
| 电机反馈类型 | 单圈绝对值编码器（集成式） |
| 电机编码器分辨率 | 1024 CPR |
| 抱闸选项 | 未集成 |
| 操作电压（上限） | 48 V |
| 操作电压（下限） | 12 V |
| 支持的控制模式 | 硬件端子控制 |
| 脚本编程 | NanoJ（C++） |
| 硬件端子控制 | 支持 |
| 动态链接库 | 支持 |
| 数字输入 | 6路数字输入PNP（5/24V) |
| 数字输出 | 2路漏极输出 |
| 模拟输入 | 0-20mA |
| 安全保护 | 短路 |
机械与动力特性
| 电机法兰 | 57 mm |
| 英制代码 | NEMA 23 |
| 额定推力 | 500.7 N |
| 额定线速度 | 150 mm/s |
| 输出功率 | 201.6 W |
| 丝杆导程 | 6 mm |
| 直线分辨率 | 0.03 mm |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆代码 | VSGA |
| 丝杆长度 | 50.8 mm |
| 最大行程 | 23.8 mm |
| 结构类型 | 丝杆模组 |
| 转动惯量 | 275 g・cm² |
| 电机高度 | 77.8 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机总线接口形态 | 连接器 |
| 连接器型号（电机总线输入） | M12-4-F-D |
| 接口形态（数字 I/O） | 连接器 |
| 连接器型号（数字 I/O） | M12-12-M-A |
| 轴直径（电机输出轴） | 10 mm |
| 接口形态（电源输入） | 连接器 |
| 连接器型号（电源输入） | M12-5-M-B |

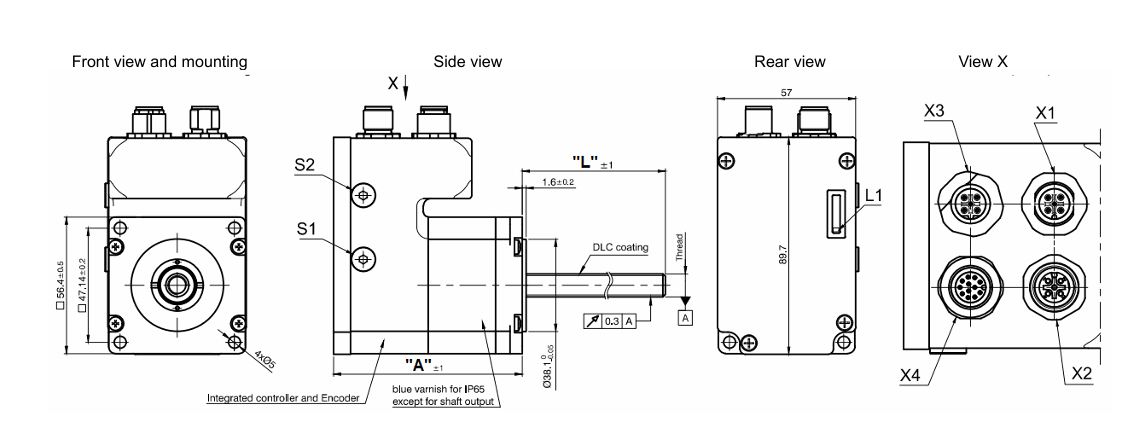

尺寸图
3D 预览
规格选项
已选配置：PSA56S-E-3-VSGA-051
库存：货期需技术评估（请咨询客服）
