28系列多尺寸多电压多转速空心杯无刷电机-EC28
所属系列：EC28
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（ABI编码器） |
| 额定电压 | 12 V |
| 输出功率 | 30 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 抱闸选项 | 未集成 |
| 额定电流 | 3.13 A |
| 峰值电流 | 23 A |
| 极数 | 2 |
| 反电势系数 | 1.07 |
| 空载电流 | 0.2 A |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 28 mm |
| 英制代码 | NEMA 11 |
| 额定扭矩 | 32 mN・m |
| 额定转速 | 6970 rpm |
| 转动惯量 | 10.2 g・cm² |
| 空载转速 | 9270 rpm |
| 电机高度 | 62 mm |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 20 mm |
| 轴直径（电机输出轴） | 4 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 12 mm |
| 安装孔位 | 20 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 2 mm |

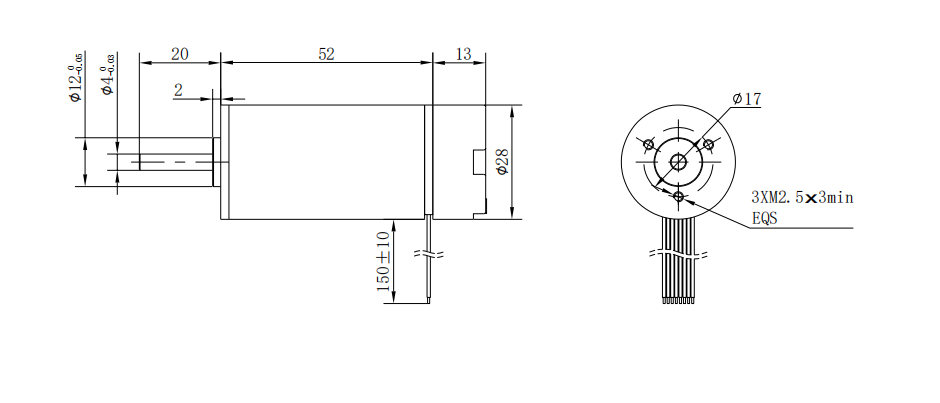

尺寸图
3D 预览
- 查看本系列全部 11 款规格型号 (选型参数表)
型号 (SKU) 配置概述 EC2852-1269.7 28系列52机身 12V空心杯电机-EC2852-1269.7 EC2852-2470 28系列52机身 24V空心杯电机-EC2852-2470 EC2852-2484.3 28系列52机身 24V空心杯电机-EC2852-2484.3 EC2852-3683.7 28系列52机身 36V空心杯电机-EC2852-3683.7 EC2852-4883.4 28系列52机身 48V空心杯电机-EC2852-4883.4 R4EC2838-28120G16BE17 绝对值EC28系列绝对值空心杯减速伺服电机-R4EC2838-28120G16BE17 EC2852-1269.7-HE 闭环28系列52机身 12V空心杯电机-EC2852-1269.7-HE EC2852-2470-HE 闭环28系列52机身 24V空心杯电机-EC2852-2470-HE EC2852-2484.3-HE 闭环28系列52机身 24V空心杯电机-EC2852-2484.3-HE EC2852-3683.7-HE 闭环28系列52机身 36V空心杯电机-EC2852-3683.7-HE EC2852-4883.4-HE 闭环28系列52机身 48V空心杯电机-EC2852-4883.4-HE
规格选项
已选配置：EC2852-1269.7-HE
库存：预计 3 ~4 周
