22系列多尺寸多电压多转速空心杯无刷电机-EC22
所属系列：EC22
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（ABI编码器） |
| 额定电压 | 24 V |
| 输出功率 | 100 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 抱闸选项 | 未集成 |
| 额定电流 | 4.68 A |
| 峰值电流 | 80 A |
| 极数 | 2 |
| 反电势系数 | 0.45 |
| 空载电流 | 0.4 A |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 22 mm |
| 英制代码 | NEMA 8 |
| 额定扭矩 | 20 mN・m |
| 额定转速 | 49000 rpm |
| 转动惯量 | 1.15 g・cm² |
| 空载转速 | 55000 rpm |
| 电机高度 | 58 mm |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 20 mm |
| 轴直径（电机输出轴） | 3 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 10 mm |
| 安装孔位 | 16 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 2 mm |

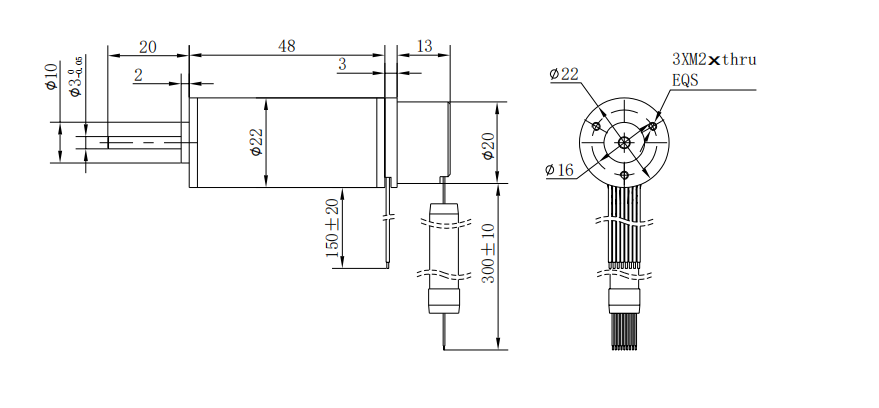

尺寸图
3D 预览
- 查看本系列全部 13 款规格型号 (选型参数表)
型号 (SKU) 配置概述 R2EC2235-24150G42.3E1024 22空心杯无刷电机-R2EC2235-24150G42.3E1024 EC2248-18400 22系列48机身 18V空心杯电机-EC2248-18400 EC2248-24201 22系列48机身 24V空心杯电机-EC2248-24201 EC2248-24490 22系列48机身 24V空心杯电机-EC2248-24490 EC2248-36474 22系列48机身 36V空心杯电机-EC2248-36474 EC2248-48496 22系列48机身 48V空心杯电机-EC2248-48496 EC2264-24182 22系列64机身 24V空心杯电机-EC2264-24182 EC2248-18400-HE 闭环22系列48机身 18V空心杯电机-EC2248-18400-HE EC2248-24201-HE 闭环22系列48机身 24V空心杯电机-EC2248-24201-HE EC2248-24490-HE 闭环22系列48机身 24V空心杯电机-EC2248-24490-HE EC2248-36474-HE 闭环22系列48机身 36V空心杯电机-EC2248-36474-HE EC2248-48496-HE 闭环22系列48机身 48V空心杯电机-EC2248-48496-HE EC2264-24182-HE 闭环22系列64机身 24V空心杯电机-EC2264-24182-HE
规格选项
已选配置：EC2248-24490-HE
库存：预计 3 ~4 周
