闭环16系列 减速比3.9直流无刷电机-EC16-G
所属系列：EC16-G
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（ABI编码器） |
| 额定电压 | 24 V |
| 输出功率 | 18.34 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1024 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 1.2 A |
| 极数 | 2 |
| 反电势系数 | 1.655 |
| 空载电流 | 0.2 A |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 16 mm |
| 英制代码 | NEMA 6 |
| 额定扭矩 | 0.015 N.m |
| 额定转速 | 12000 rpm |
| 整机扭矩 | 0.051 N.m |
| 整机转速 | 3076 rpm |
| 空载转速 | 14500 rpm |
| 电机高度 | 55.5 mm |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 13.5 mm |
| 轴直径（电机输出轴） | 4 mm |
| 凸台高度 | 1 mm |
| 凸台直径 | 10 mm |
| 安装孔位 | 13 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 2 mm |

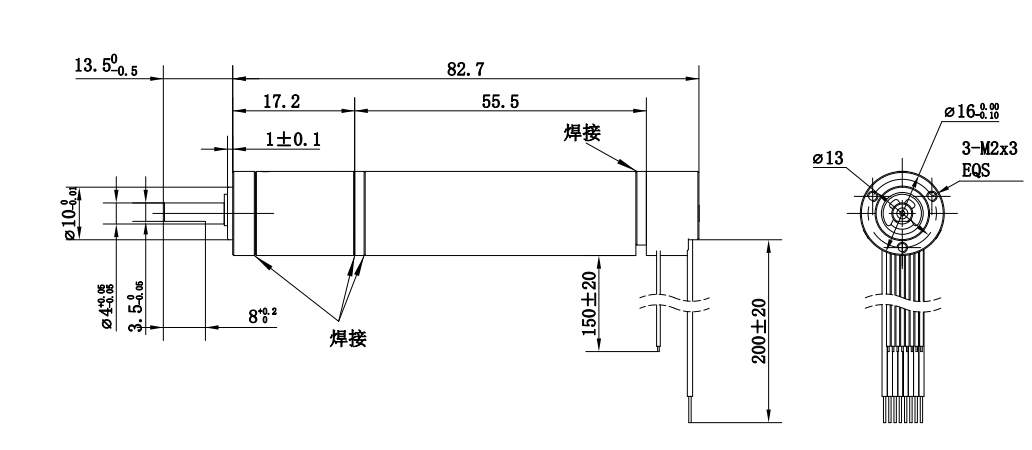

尺寸图

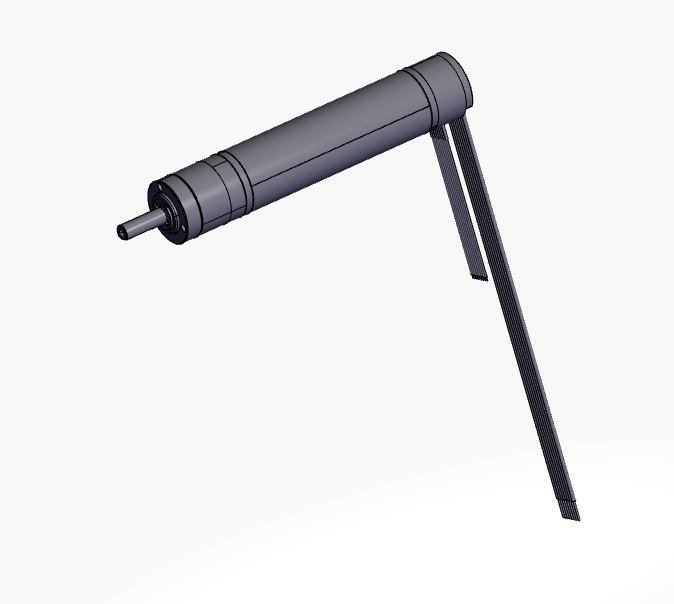

3D 预览
- 查看本系列全部 1 款规格型号 (选型参数表)
型号 (SKU) 配置概述 EC1656-24120G3.9-HE1024 闭环16系列56机身24V 减速比3.9直流无刷电机-EC1656-24120G3.9-HE1024
规格选项
已选配置：EC1656-24120G3.9-HE1024
库存：常规订货（货期请与客服确认）
