16系列多尺寸多电压多转速空心杯无刷电机-EC16
所属系列：EC16
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（ABI编码器） |
| 额定电压 | 12 V |
| 输出功率 | 10.8 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 抱闸选项 | 未集成 |
| 额定电流 | 1.21 A |
| 峰值电流 | 4.9 A |
| 极数 | 2 |
| 反电势系数 | 0.27 |
| 空载电流 | 0.35 A |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 16 mm |
| 英制代码 | NEMA 6 |
| 额定扭矩 | 3.2 mN・m |
| 额定转速 | 32300 rpm |
| 转动惯量 | 0.3 g・cm² |
| 空载转速 | 44000 rpm |
| 电机高度 | 34 mm |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 20 mm |
| 轴直径（电机输出轴） | 3 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 8 mm |
| 安装孔位 | 12 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 1.6 mm |

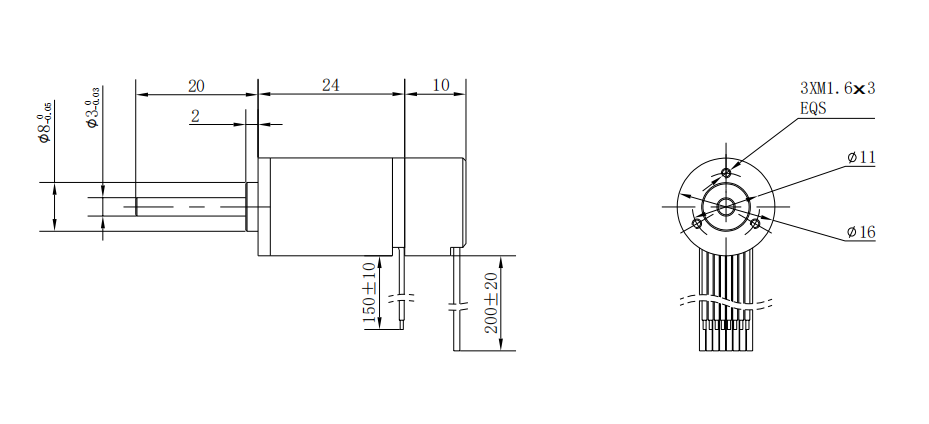

尺寸图
3D 预览
- 查看本系列全部 14 款规格型号 (选型参数表)
型号 (SKU) 配置概述 EC1624-12323 16系列24机身 12V空心杯电机-EC1624-12323 EC1640-12347 16系列40机身 12V空心杯电机-EC1640-12347 EC1640-18440 16系列40机身 18V空心杯电机-EC1640-18440 EC1640-24513 16系列40机身 24V空心杯电机-EC1640-24513 EC1640-36500 16系列40机身 36V空心杯电机-EC1640-36500 EC1640-48500 16系列40机身 48V空心杯电机-EC1640-48500 EC1656-24481 16系列56机身 24V空心杯电机-EC1656-24481 EC1624-12323-HE 闭环16系列24机身 12V空心杯电机-EC1624-12323-HE EC1640-12347-HE 闭环16系列40机身 12V空心杯电机-EC1640-12347-HE EC1640-18440-HE 闭环16系列40机身 18V空心杯电机-EC1640-18440-HE EC1640-24513-HE 闭环16系列40机身 24V空心杯电机-EC1640-24513-HE EC1640-36500-HE 闭环16系列40机身 36V空心杯电机-EC1640-36500-HE EC1640-48500-HE 闭环16系列40机身 48V空心杯电机-EC1640-48500-HE EC1656-24481-HE 闭环16系列56机身 24V空心杯电机-EC1656-24481-HE
规格选项
已选配置：EC1624-12323-HE
库存：预计 3 ~4 周
